ML梅花联轴器径向补偿量

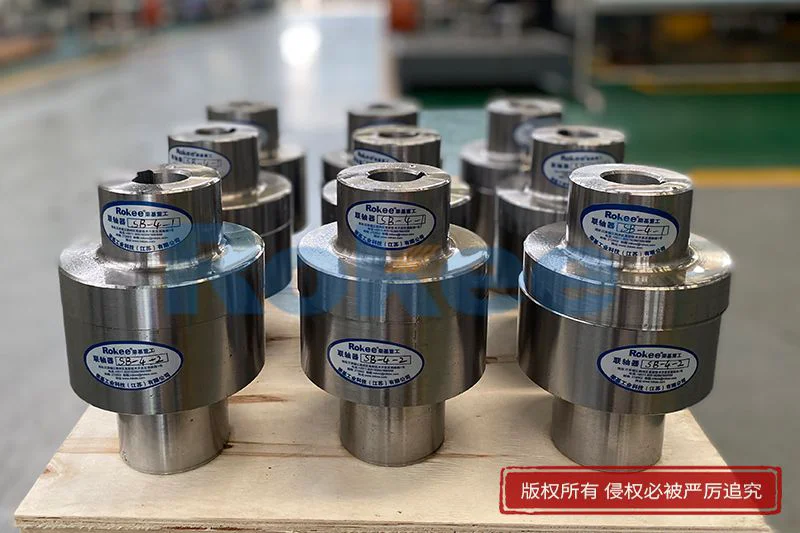

在工业传动系统中，ML梅花联轴器凭借结构简单、缓冲减振的优势，成为连接电机与工作机的常用部件。其核心性能之一——径向补偿量，直接决定了传动系统对安装偏差的适应能力和运行稳定性。

径向补偿量是指ML梅花联轴器在工作过程中，能够允许主动轴与从动轴在径向（垂直于轴线方向）产生相对偏移的距离。在实际工业场景中，设备安装时的定心误差、运行过程中的轴系变形、基座振动以及热胀冷缩等因素，都会导致两轴出现径向偏移。ML梅花联轴器通过中间梅花形弹性元件的径向剪切变形，吸收这种偏移量，避免轴系、轴承等部件承受额外的附加载荷，从而保障传动的平稳性。据工程实践数据显示，常规ML系列梅花联轴器的径向补偿量范围通常在0.3~1.5mm之间，具体数值随型号规格、弹性元件材质等因素变化而有所差异。

影响ML梅花联轴器径向补偿量的核心因素主要集中在弹性元件和联轴器结构两大维度。作为补偿位移的核心部件，梅花形弹性元件的材质、硬度和几何尺寸起着决定性作用。目前主流的弹性元件材质为聚氨酯，其剪切模量适中、耐磨耐油，不同邵氏硬度的聚氨酯对应不同的补偿性能——低硬度（60A-70A）弹性元件形变能力更强，径向补偿量更大，适合精密设备的柔性传动；高硬度（80A-90A）弹性元件承载能力优异，但补偿量相对较小，更适配重载工况。此外，弹性元件的齿数和厚度也会影响补偿效果，齿数越多、厚度越薄，径向形变空间越大，补偿能力越强，但需平衡扭矩传递效率。

联轴器的结构设计同样对径向补偿量产生显著影响。ML梅花联轴器采用对称式双半联轴器与弹性元件啮合的结构，半联轴器内侧的弧形齿槽设计直接决定了弹性元件的形变范围。齿槽弧度越大、啮合间隙合理，弹性元件的径向活动空间越充足，补偿能力越强。同时，半联轴器的材质和加工精度也间接影响补偿性能，优质钢材经调质处理后，能够减少结构变形对补偿量的限制，而高精度的齿面加工则可避免啮合卡顿，确保补偿过程的顺畅性。

在ML梅花联轴器的选型过程中，径向补偿量的匹配是核心环节之一，需结合实际工况精准判断。首先，应通过设备安装图纸和现场测量，确定两轴可能产生的径向偏移量，选型时需确保联轴器的额定径向补偿量大于实际偏移量，并预留1.2~1.5倍的安全裕度，避免因工况波动导致补偿不足。其次，需结合负载特性平衡补偿量与传动精度，例如在数控机床、伺服电机等精密传动系统中，应选择补偿量适中且扭转刚度高的型号，防止过度补偿导致传动滞后；而在风机、水泵等中低速重载设备中，可优先选择大补偿量型号，以适应安装误差和振动带来的径向偏移。

合理的应用与维护的能够充分发挥径向补偿量的性能优势，延长联轴器使用寿命。安装过程中，应尽量提升两轴对中精度，减少初始径向偏移，避免弹性元件长期处于极限形变状态；运行过程中，需定期检查弹性元件的磨损情况，若发现裂纹、老化等问题应及时更换，防止补偿能力下降。在高温、油污等恶劣环境下，应选用耐温耐油的特殊材质弹性元件，避免材质性能衰减导致径向补偿量降低。此外，禁止长期超载运行，因为过载会使弹性元件产生塑性变形，丧失补偿能力，进而引发轴系振动、轴承损坏等故障。

ML梅花联轴器的径向补偿量是保障传动系统稳定性的关键参数，其性能受弹性元件特性和结构设计的双重影响。在工业应用中，需准确把握径向补偿量的影响规律，结合工况需求科学选型、规范安装维护，才能充分发挥联轴器的补偿优势，降低设备故障率，提升传动系统的运行效率。随着工业自动化水平的提升，对ML梅花联轴器的补偿性能要求将不断提高，未来通过弹性材料的创新和结构设计的优化，其径向补偿能力将得到进一步提升，适配更广泛的工业场景。
