梅花联轴器

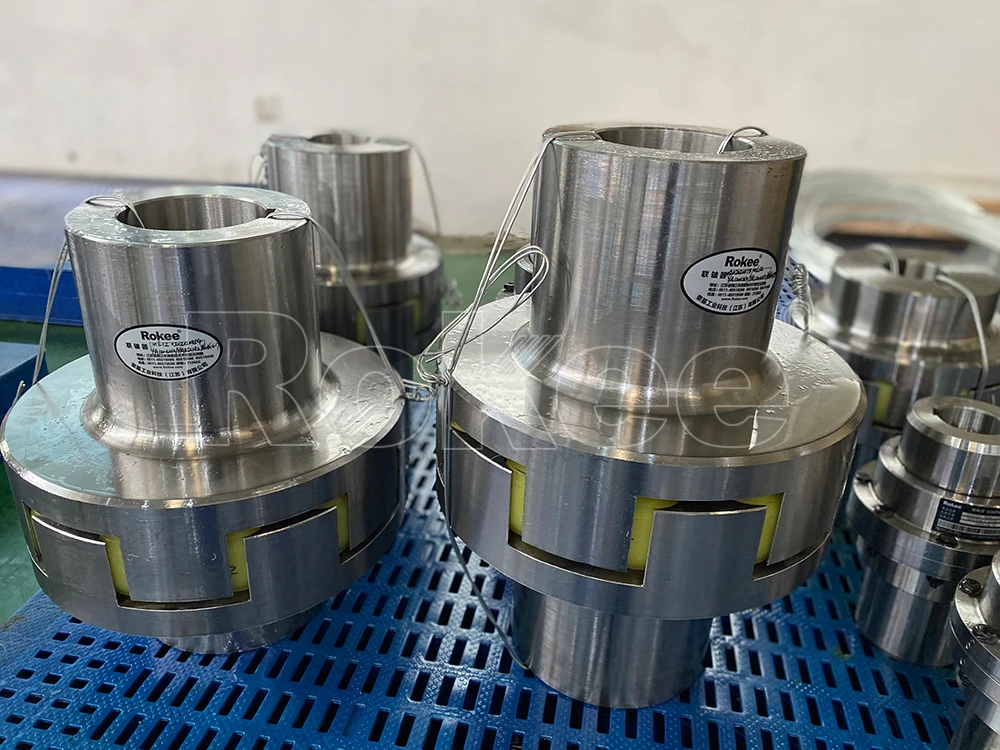

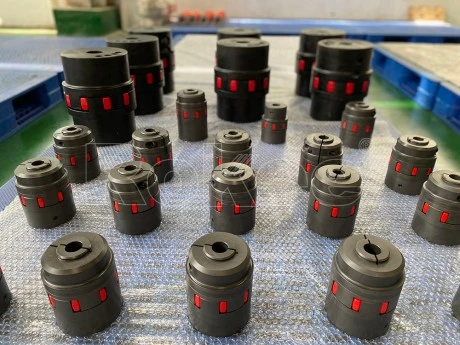

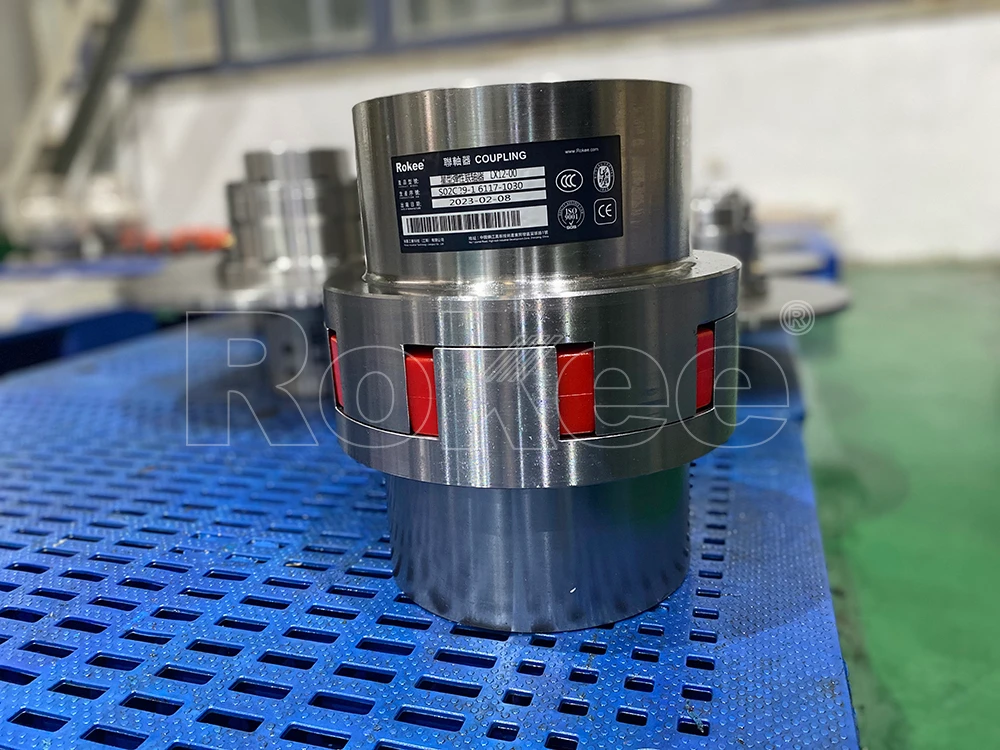

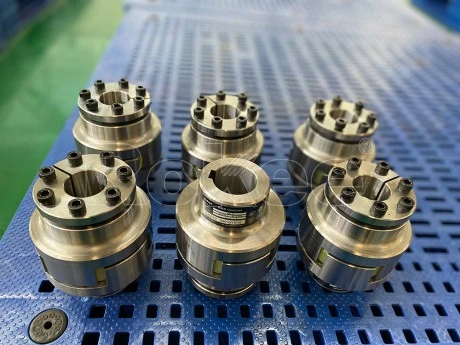

	LM(ML)型梅花联轴器 LM梅花联轴器主要由两个带凸齿的半联轴器和置于其间的梅花形弹性元件组成。这些凸齿密切啮合并承受径向挤压以传递扭矩。当两轴线有相对偏移时，弹性元件会发生相应的弹性变形，起到自动补偿作用。	详细参数

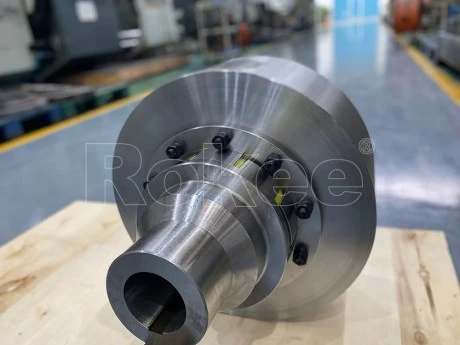

	LMD(MLZ)型单法兰梅花联轴器 LMD梅花联轴器增加了过渡联接，更换弹性体时无需轴向移动半联。	详细参数
	LMS(MLS)型双法兰梅花联轴器 LMS梅花联轴器采用双过渡法兰联接，更换弹性体时无需轴向移动半联。	详细参数

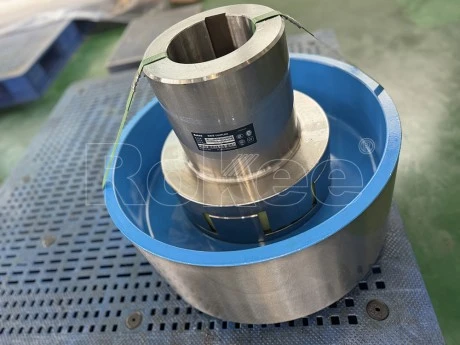

	LMZ-I(MLL-I)型分体式带制动轮梅花联轴器 LMZ-Ⅰ型梅花联轴器采用分体式制动轮设计，适用于需要制动场合。	详细参数
	LMZ-II(MLL-II)型整体式带制动轮梅花联轴器 LMZ-II梅花联轴器采用整体体式制动轮设计，适用于需要制动场合。	详细参数

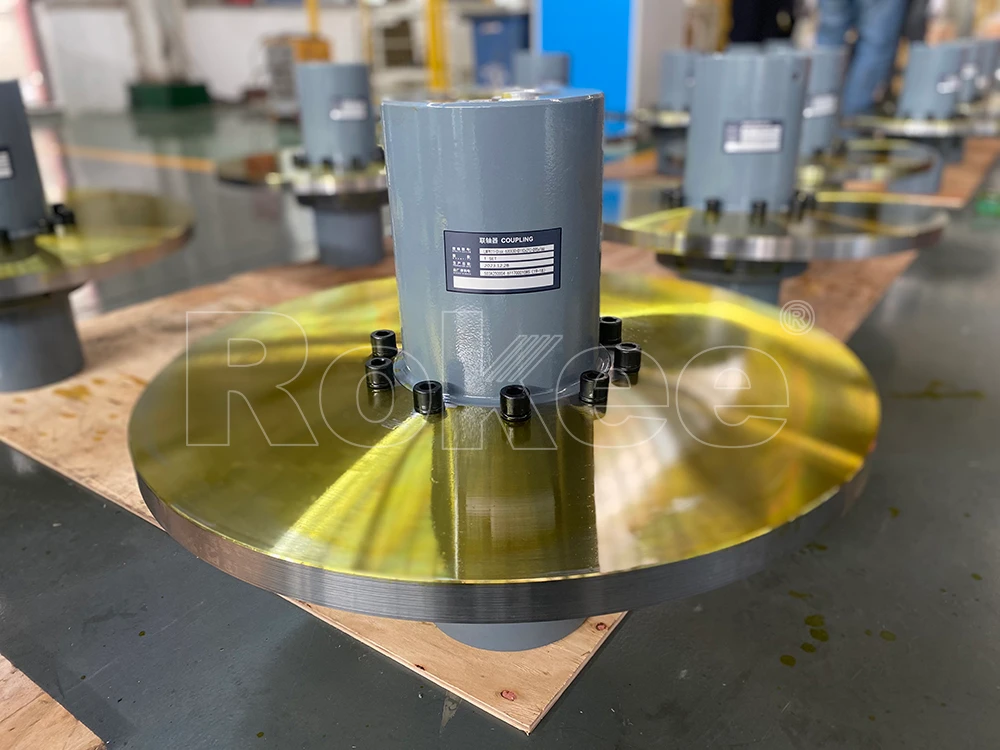

	LMPK(MLPK)型分体式带制动盘梅花联轴器 LMPK梅花联轴器采用分体体式制动盘设计，适用于需要制动场合，更换弹性体时无需轴向移动半联。	详细参数

柱销联轴器

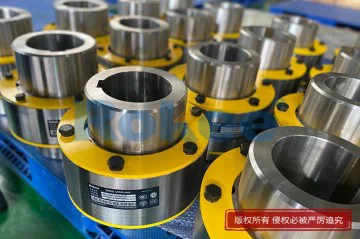

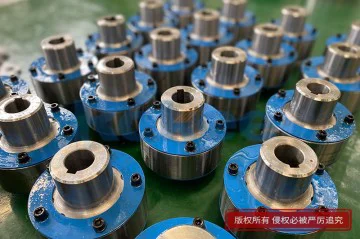

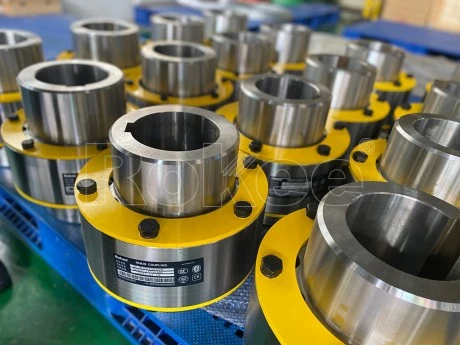

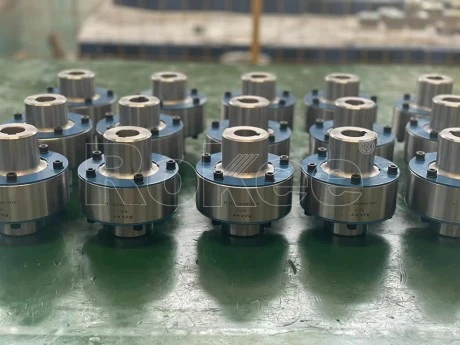

	LZ(ZL)型弹性柱销齿式联轴器 LZ弹性柱销齿式联轴器是一种利用若干非金属材料制成的柱销，置于两半联轴器与外环内表面之间的对合孔中，通过柱销传递转矩实现两半联轴器联接的机械装置。	详细参数

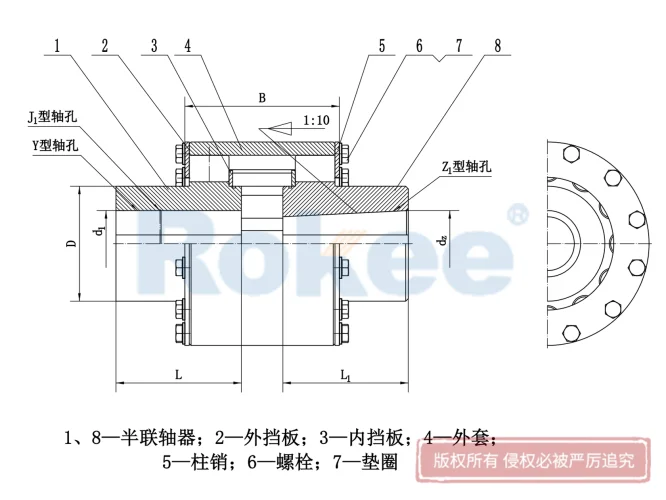

	LZD(ZLD)型弹性柱销齿式联轴器 LZD弹性柱销齿式联轴器联轴器的一端采用圆锥形轴孔设计，半联之间的间隙增加以利于轴端的固定空间。	详细参数

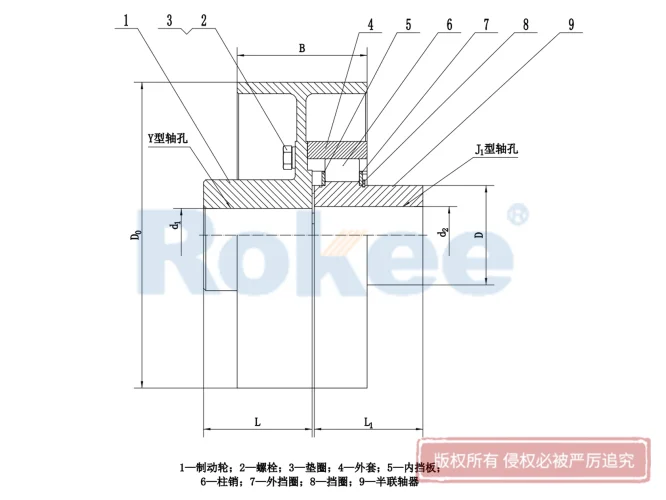

	LZZ(ZLL)型弹性柱销齿式联轴器 LZZ弹性柱销齿式联轴器采用带制动轮设计，适用于需要制动的场合。	详细参数

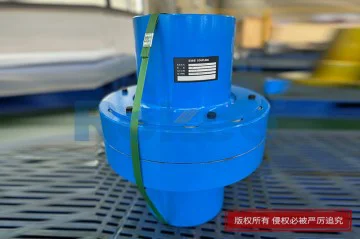

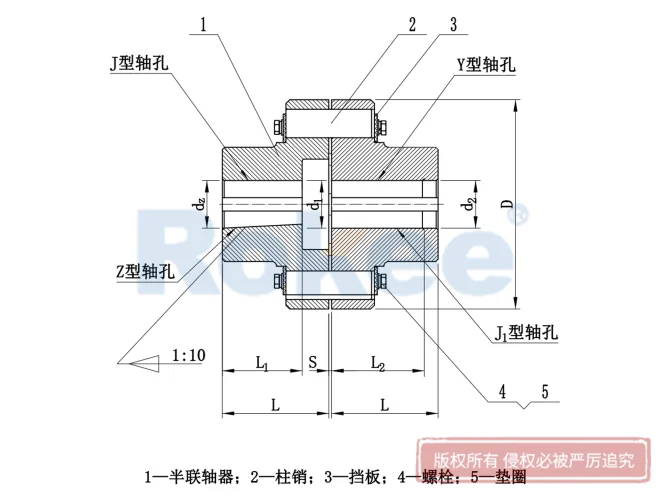

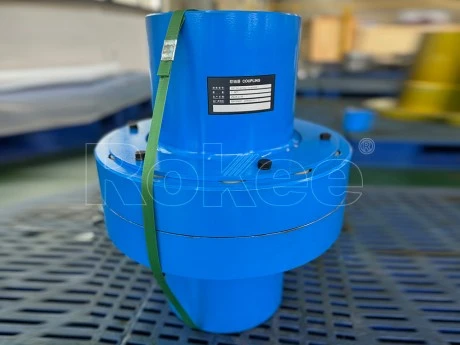

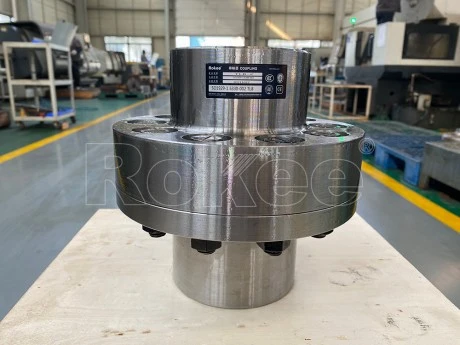

	LX(HL)型弹性柱销联轴器 LX型弹性柱销联轴器利用若干非金属弹性材料制成的柱销，置于两半联轴器凸缘孔中，通过柱销实现两半联轴器的联接。在工作时，柱销处于剪切和挤压状态，其强度条件主要取决于弹性柱销横截面上的剪切强度和柱销与销孔壁的挤压强度。	详细参数

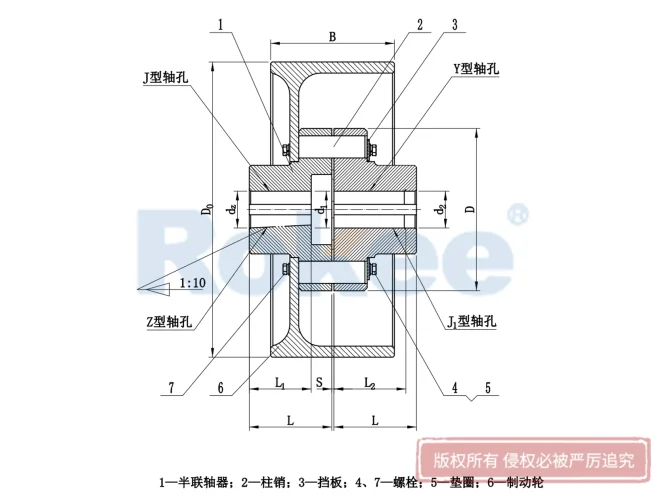

	LXZ(HLL)型带制动轮弹性柱销联轴器 LXZ弹性柱销联轴器采用带制动轮设计，适用于需制动场合。	详细参数

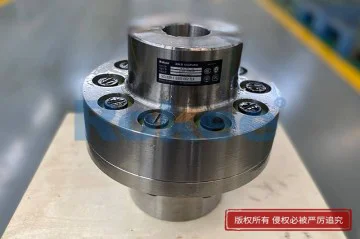

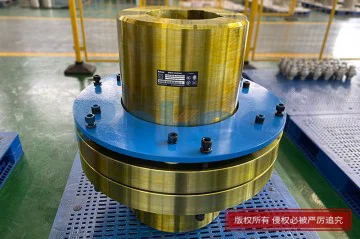

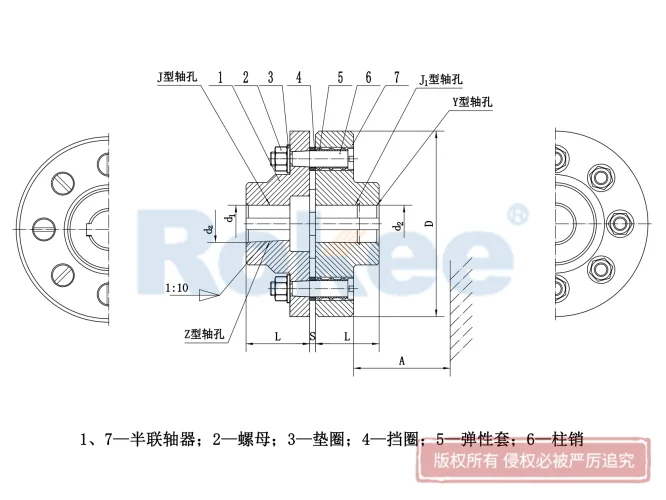

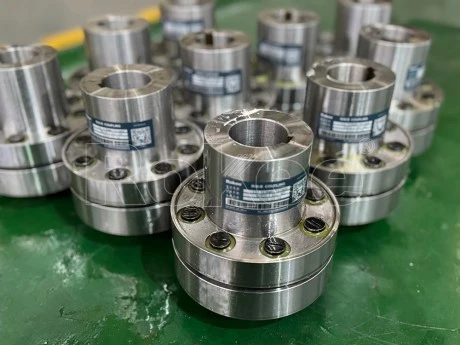

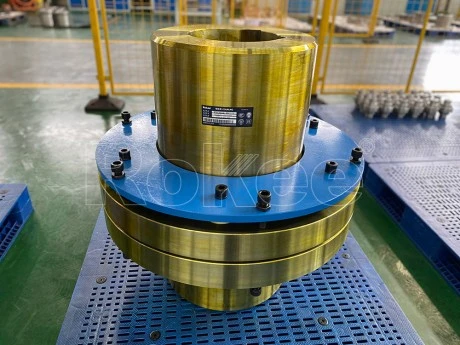

	LT(TL)型弹性套柱销联轴器 LT型弹性套柱销联轴器利用一端套有弹性套的柱销，装在两半联轴器的凸缘孔中，以实现两半联轴器的联接。当联轴器工作时，弹性套受压缩产生变形，以补偿两轴之间的偏移，并同时起到减震缓冲的作用。	详细参数

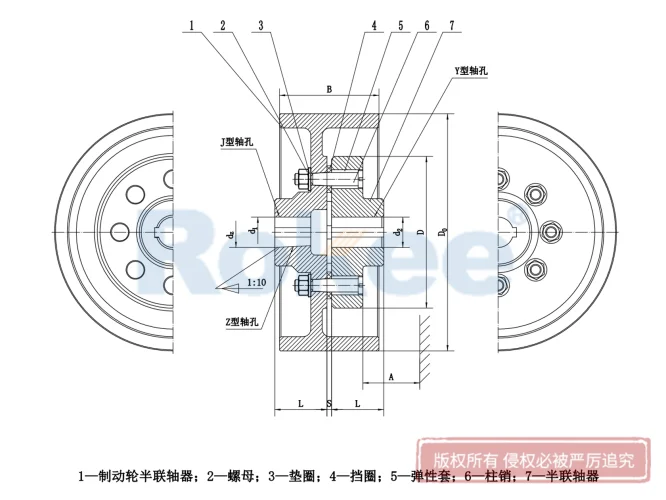

	LTZ(TLL)型带制动轮弹性套柱销联轴器 LTZ弹性套柱销联轴器采用带制动轮设计，适用于需要制动场合。	详细参数

轮胎联轴器

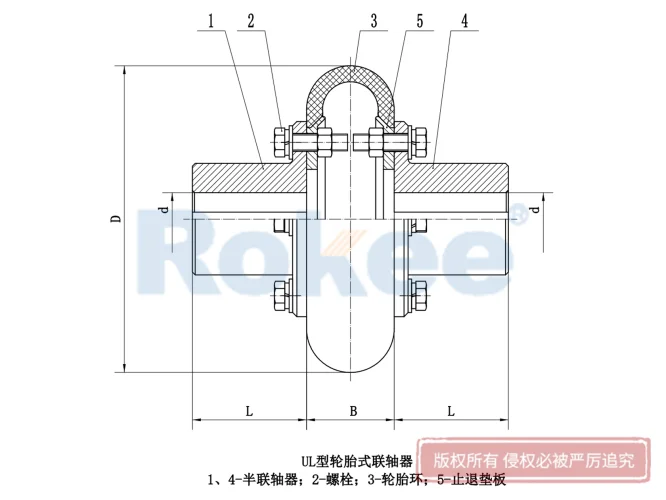

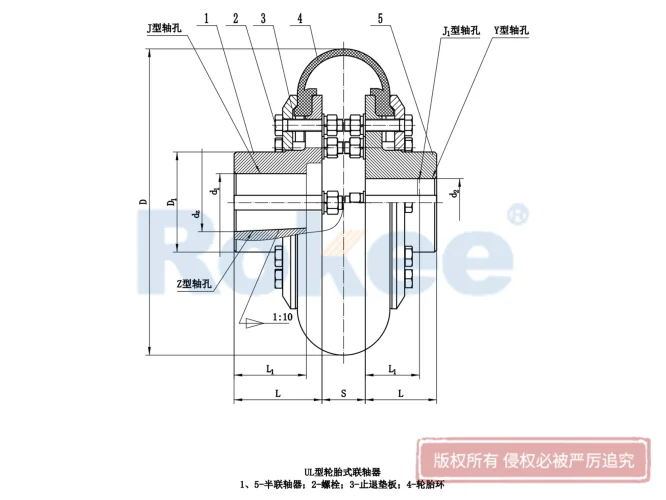

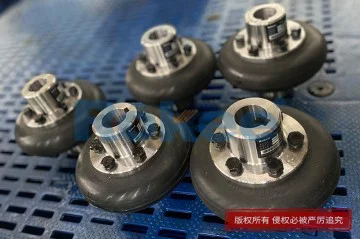

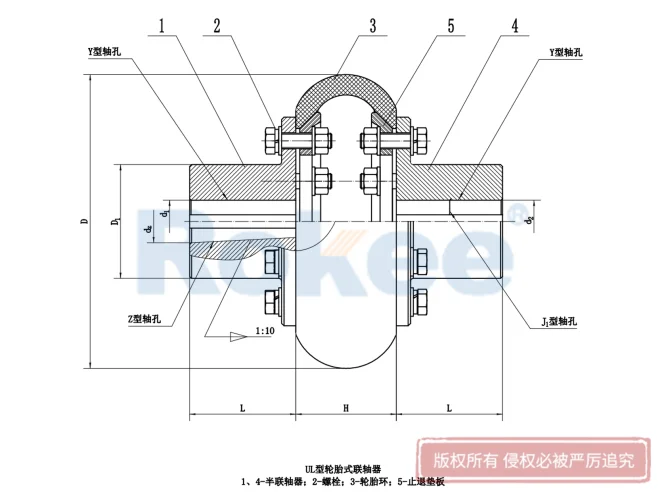

UL型轮胎式联轴器

UL轮胎式联轴器采用轮胎体与带螺纹孔金属联接板硫化粘接在一起，然后与两个半联通过螺栓直接联接实现扭矩的传递和其他位置补偿。

详细参数

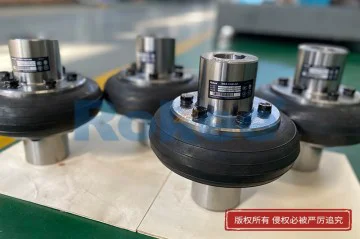

LLA型轮胎式联轴器

LLA轮胎联轴器的设计利用两个半联分别与弹性轮胎体的两侧通过内部压板及螺栓压紧联接，可以很方便地更换弹性轮胎体。

详细参数

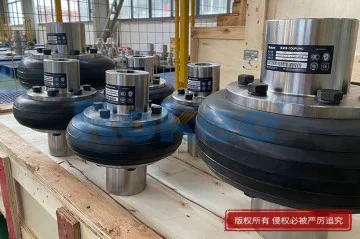

LLB型轮胎式联轴器

LLB轮胎联轴器是一种高弹性联轴器，具有良好的减震缓冲和优越的轴间偏移补偿性能。

详细参数

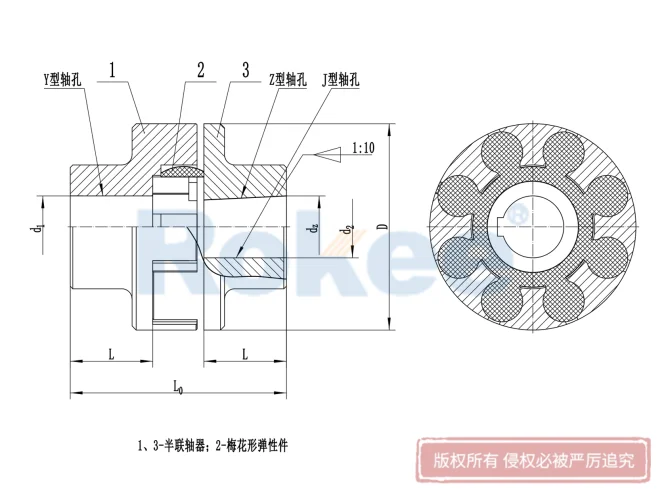

LM(ML)型梅花联轴器

LM联轴器,ML联轴器,LM梅花联轴器,ML梅花联轴器,LM弹性联轴器,ML弹性联轴器

型号	公称扭矩	许用转速	轴孔直径	轴孔长度 L	L0	D	弹性件	转动惯量	重量
型号	Tn N.m	[n]r/min	d₁、d₂、d_z	Y,J,Z	max	D	型号	kg.m²	(kg)
LM1	28-50	15300	10-24	27-52	80-120	50	MT1	0.0002	0.85
LM2	50-100	12000	12+-30	27-52	80-120	60	MT2	0.0004	1.1
LM3	112-200	11000	12-38	38-82	127-187	70	MT3	0.0011	2.5
LM4	160-288	9000	16-38	38-82	128-188	85	MT4	0.0022	3.42
LM5	355-640	7300	18-42	44-112	151-251	105	MT5	0.0051	5.15
LM6	450-810	6100	20-55	60-112	197-257	125	MT6	0.014	10.1
LM7	710-1280	5300	25-65	60-112	203-263	145	MT7	0.025	13.1
LM8	1250-2250	4500	30-85	60-132	265-325	170	MT8	0.025	21.2
LM9	2000-3600	3800	35-95	84-142	272-332	200	MT9	0.119	33
LM10	3150-5670	3300	40-95	107-172	334-394	230	MT10	0.217	45.5
LM11	5000-9000	3000	45-125	107-212	334-484	260	MT11	0.458	75.2
LM12	7100-12780	2500	60-140	132-212	411-491	300	MT12	0.804	99.2
LM13	12500-22500	2150	60-150	132-252	417-577	360	MT13	1.73	148.1
LM14	14000-25200	1900	80-160	167-252	497-577	400	MT14	2.84	197.5

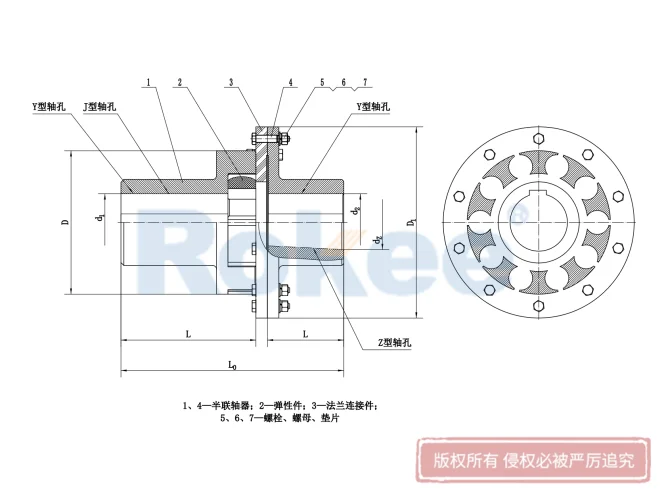

LMD(MLZ)型单法兰梅花联轴器

LMD联轴器,MLZ联轴器,LMD梅花联轴器,MLZ梅花联轴器,LMD弹性联轴器,MLZ弹性联轴器,单法兰梅花联轴器

型号	旧型号	公称转矩/N.m		许用转速	轴孔直径	L	Lo	D	Dl	弹性件	重量	转动惯量
		弹性件硬度
		a/Ha	b/Hb
		80+5	60+5	[n]r/min	d₁、d₂、d_z					型号	kg	kg.m²
LMD1	MLZ1	25	45	8500	12,14,16,18,19,20,22,24 25	35	92	50	90	MT1	1.206	0.00082
LMD2	无	50	100	7600	16,18,19,20,22,24,25,28,30	38	101.5	60	100	MT2	1.648	0.0014
LMD3	MLZ2	100	200	6900	20,22,24,25,28,30,32	40	110	70	110	MT3	2.357	0.0024
LMD4	MLZ3	140	280	6200	22,24,25,28,30,32,35,38,40	45	122	85	125	MT4	3.556	0.005
LMD5	MLZ4	350	400	5000	25,28,30,32,35,38,40,42,45	50	138.5	105	150	MT5	6.361	0.0135
LMD6	MLZ5	400	710	4100	30,32,35,38,40,42,45,48	55	155	125	185	MT6	10.768	0.0329
LMD7	MLZ6	630	1120	3700	35,38,40,42,45,48,50,55	60	172	145	205	MT7	15.302	0.0581
LMD8	MLZ7	1120	2240	3100	45,48,50,55,56,60,63,65	70	195	170	240	MT8	22.717	0.1175
LMD9	MLZ8	1800	3550	2800	50,55,56*,60,63,65,70,71,75,80	80	224	200	270	MT9	34.439	0.233
LMD10	MLZ9	2800	5600	2500	60,63,65,70,71,75,80,85,90,95,100	90	248	230	305	MT10	51.358	0.459
LMD11	MLZ10	4500	9000	2200	70,71,75,80,85,90,95,100,110,120	100	284	260	350	MT11	81.302	0.977
LMD12	MLZ11	6300	12500	1900	80,85,90,95,100,110,120,125,130	115	321	300	400	MT12	115.53	1.751
LMD13	MLZ12	11200	20000	1600	90,95,100,110,120,125,130,150,160	125	348	360	460	MT13	161.79	3.366
LMD14	MLZ13	12500	25000	1500	100,110,120,125,130*,140,150,160	135	358	400	500	MT14	196.3	4.867

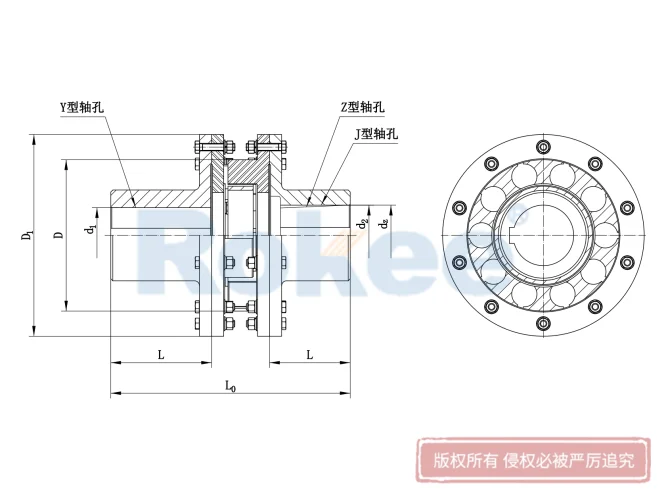

LMS(MLS)型双法兰梅花联轴器

LMS联轴器,MLS联轴器,LMS梅花联轴器,MLS梅花联轴器,LMS弹性联轴器,MLS弹性联轴器,双法兰梅花联轴器

型号	旧型号	公称转矩/N.m		许用转速	轴孔直径	轴孔长度		L	Lo	D	Dl	弹性件	重量	转动惯量
		弹性件硬度				Y型	J1、J、Z型
		a/Ha	b/Hb			L	L1
		80±5	60±5	/r/min	d₁,d₂,d_z	L	L1					型号	/kg	/kg.m²
LMS1	MLS1	25	45	8500	12,14	32	27	35	98	50	90	MT1	1.33	0.0013
					16,18,19	42	30
					20,22,24	52	38
					25	62	44
LMS2	无	50	100	7600	16,18,19	42	30	38	108	60	100	MT2	1.74	0.0021
					20,22,24	52	38
					25,28	62	44
					30	82	60
LMS3	MLS2	100	200	6900	20,22,24	52	38	40	117	70	110	MT3	2.33	0.0034
					25,28	62	44
					30,32	82	60
LMS4	MLS3	140	280	6200	22,24	52	38	45	130	85	125	MT4	3.38	0.0064
					25,28	62	44
					30,32,35,38	82	60
					40	112	84
LMS5	MLS4	350	400	5000	25,28	62	44	50	150	105	150	MT5	6.07	0.0175
					30,32,35,38	82	60
					40,42,45	112	84
LMS6	MLS5	400	710	4100	30,32,35,38	82	60	55	167	125	185	MT6	10.47	0.0444
LMS6	MLS5	400	710	4100	40,42,45,48	112	84	55	167	125	185	MT6	10.47	0.0444
LMS7	MLS6	630	1120	3700	35,38	82	60	60	185	145	205	MT7	14.22	0.0739
LMS7	MLS6	630	1120	3700	40,42,45,48,50,55	112	84	60	185	145	205	MT7	14.22	0.0739
LMS8	MLS7	1120	2240	3100	45,48,50,55,56	112	84	70	209	170	240	MT8	21.16	0.1493
LMS8	MLS7	1120	2240	3100	60,63,65	142	107	70	209	170	240	MT8	21.16	0.1493
LMS9	MLS8	1800	3550	2800	50,55,56*	112	84	80	240	200	270	MT9	30.7	0.2767
					60,63,65,70,71,75	142	107
					80	172	132
LMS10	MLS9	2800	5600	2500	60,63,65,70,71,75	142	104	90	268	230	305	MT10	44.55	0.5262
					80,85,90,95	172	132
					100	212	167
LMS11	MLS10	4500	9000	2200	70,71,75,	142	107	100	308	260	350	MT11	70.72	1.1362
					80,85,90,95	172	132
					100,110,120	212	167
LMS12	MLS11	6300	12500	1900	80,85,90,95	172	132	115	345	300	400	MT12	99.54	1.9998
					100,110,120,125	212	167
					130	252	202
LMS13	MLS12	11200	20000	1600	90,95	172	132	125	373	360	460	MT13	137.53	3.6719
					100,110,120,125	212	167
					130,150,160	252	202
LMS14	MLS13	12500	25000	1500	100,110,120,125	212	167	135	383	400	500	MT14	165.25	5.1581
					130*,140,150	252	202
					160	302	242

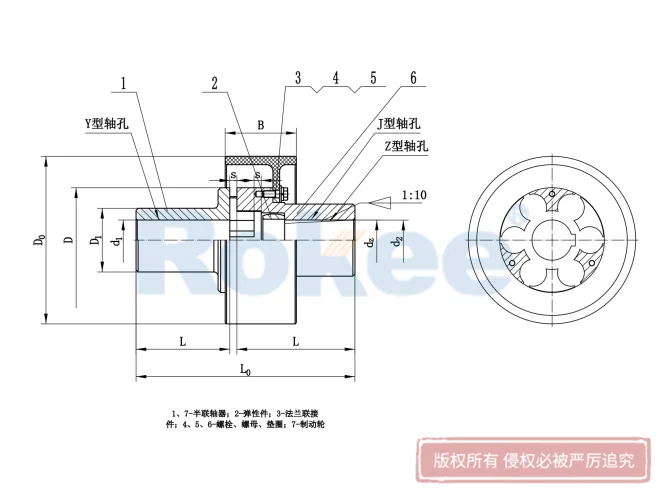

LMZ-I(MLL-I)型分体式带制动轮梅花联轴器

LMZ-I联轴器,MLL-I联轴器,LMZ-I梅花联轴器,MLL-I梅花联轴器,LMZ-I弹性联轴器,MLL-I弹性联轴器,分体式梅花联轴器,带制动轮梅花联轴器

型号	公称转矩/N.m		许用转速	轴孔直径	L	L0	D	D0	B	弹性件型号	重量	转动惯量
	弹性件硬度
	a(HA)	b(HD)
	80±5	60±5	r/min	d₁、d₂、d_z							kg	kg.m²
LMZ5-I-160	250	400	4750	25,28，30,32,35,38，40,42,45	50	127	105	160	70	MT5	6.602	0.019
LMZ5-I-200	250	400	3800	25,28，30,32,35,38，40,42,45	50	127	105	200	85	MT5	9.204	0.044
LMZ6-I-200	400	710	3800	30,32,35,38，40,42,45,48	55	143	125	200	85	MT6	11.45	0.052
LMZ7-I-200	630	1120	3800	35,38，40,42,45,48,50,55，56	60	159	145	200	85	MT7	13.96	0.064
LMZ7-I-250	630	1120	3050	35,38，40,42,45,48,50,55，56	60	159	145	250	105	MT7	20.09	0.144
LMZ8-I-250	1120	2240	3050	45,48,50,55,56，60,63,65	70	181	170	250	105	MT8	24.65	0.175
LMZ8-I-315	1120	2240	2400	45,48,50,55,56，60,63,65	70	181	170	315	135	MT8	34.13	0.374
LMZ9-I-315	1800	3550	2400	50,55,56*，60,63,65,70,71,75，80	80	208	200	315	135	MT9	41.67	0.45
LMZ9-I-400	1800	3550	1900	50,55,56*，60,63,65,70,71,75，80	80	208	200	400	170	MT9	65.61	1.259
LMZ10-I-400	2800	5600	1900	60,63,65,70,71,75，80,85,90,95，100	90	230	230	400	170	MT10	74.53	1.4
LMZ10-I-500	2800	5600	1500	60,63,65,70,71,75，80,85,90,95，100	90	230	230	500	210	MT10	110.6	3.472
LMZ11-I-500	4500	9000	1500	70,71,75,80,85,90,95，100,110,120	100	260	260	500	210	MT11	121.7	3.715
LMZ12-I-630	6300	12500	1200	80,85,90,95，100,110,120,125，130	115	297	300	630	265	MT12	213.7	10.24
LMZ13-I-710	11200	20000	1050	90,95，100,110,120,125，130,150	125	323	360	710	300	MT13	341.6	19.99
LMZ14-I-800	12500	25000	950	100,110,120,125，130,140,150 160	135	333	400	800	340	MT14	510.1	39.36

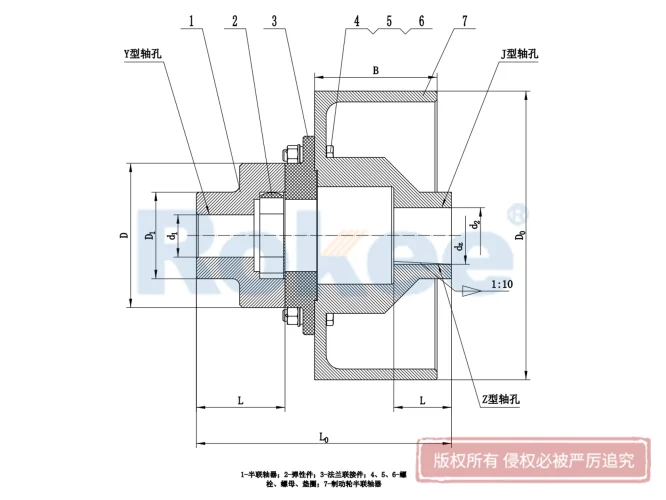

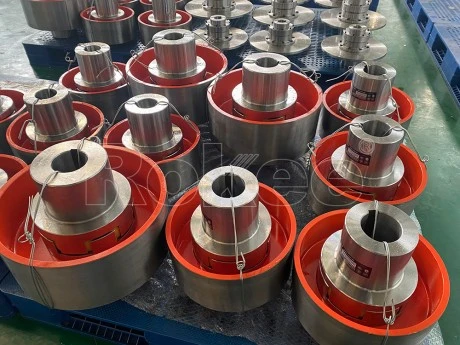

LMZ-II(MLL-II)型整体式带制动轮梅花联轴器

LMZ-II联轴器,MLL-II联轴器,LMZ-II梅花联轴器,MLL-II梅花联轴器,LMZ-II弹性联轴器,MLL-II弹性联轴器,整体式梅花联轴器,带制动轮梅花联轴器

型号	许用转矩 MP/(N·m)			许用转速 mp/(r·min)	轴孔直径	轴孔长度		L0 mm	D0 mm	B mm	D mm	D1 mm	d0 mm	h mm	转动惯量 kg·m²	质量 kg
	弹性件硬度HA				d1/mm, d2/mm, d3/mm	Y型	J、Z型
	≥75	≥85	≥94		d1/mm, d2/mm, d3/mm	L	L1
LMZ4-Ⅱ-160	140	250	400	4750	25,28	62	44	190.5	160	70	105	72	10	20	2.56	10
					30,32,35,38	82	62	210.5
					40,42	112	84	265.5
LMZ4-Ⅱ-200	140	250	400	3800	25,28	62	44	215.5	200	85	105	72	10	20	5.6	14
					30,32,35,38	82	60	235.5
					40,42	112	84	265.5
LMZ5-Ⅱ-200	250	400	800	3800	30,32,35,38	82	60	242	200	85	125	90	122	25	6.6	16.5
LMZ5-Ⅱ-200	250	400	800	3800	40,42,45,48	112	84	272	200	85	125	90	122	25	6.6	16.5
LMZ6-Ⅱ-200	400	630	1200	3800	35,38	82	66	249	200	85	145	104	140	30	8.12	20.3
LMZ6-Ⅱ-200	400	630	1200	3800	40,42,45,48,50,55	112	84	279	200	85	145	104	140	30	8.12	20.3
LMZ6-Ⅱ-250	400	630	1200	3050	35,38	82	60	279	250	105	145	104	140	30	16	25.6
LMZ6-Ⅱ-250	400	630	1200	3050	40,42,45,48,50,55	112	84	309	250	105	145	104	140	30	16	25.6
LMZ7-Ⅱ-250	710	1120	2240	3050	45,48,50,55	112	84	312	250	105	170	130	166	30	19.6	31.4
LMZ7-Ⅱ-250	710	1120	2240	3050	60,63,65	142	107	372	250	105	170	130	166	30	19.6	31.4
LMZ7-Ⅱ-315	710	1120	2240	2400	45,48,50,55	112	84	312	315	135	170	130	166	30	38.2	38.5
LMZ7-Ⅱ-315	710	1120	2240	2400	60,63,65	142	107	372	315	135	170	130	166	30	38.2	38.5
LMZ8-Ⅱ-315	1120	1800	3550	2400	50,55	112	84	351	400	170	200	156	196	35	55	55.5
LMZ8-Ⅱ-315	1120	1800	3550	2400	60,63,65,70,71,75	142	107	416	400	170	200	156	196	35	55	55.5
LMZ8-Ⅱ-400	1120	1800	3550	1900	50,55	112	84	351	400	170	200	156	196	35	120.5	75.3
LMZ8-Ⅱ-400	1120	1800	3550	1900	60,63,65,70,71,75	142	107	416	400	170	200	156	196	35	120.5	75.3
LMZ9-Ⅱ-400	1800	2800	5600	1900	60,63,65,70,71,75	142	107	421	400	170	230	180	225	35	147.5	92.9
LMZ9-Ⅱ-400	1800	2800	5600	1900	80,85,90,95	172	132	451	400	170	230	180	225	35	147.5	92.9
LMZ9-Ⅱ-500	1800	2800	1500	1500	60,63,65,70,71,75	142	107	275	500	210	230	180	225	35	345	138
LMZ9-Ⅱ-500	1800	2800	1500	1500	80,85,90,95	172	132	451	500	210	230	180	225	35	345	138
LMZ10-Ⅱ-500	2800	4500	9000	1500	70,71,75	142	107	490	500	210	260	205	255	45	450	180
					80,85,90,95	172	132	520
					100,110	212	167	560
LMZ11-Ⅱ-630	4000	6300	12500	1200	80,85,90,95	172	132	580	630	265	300	245	295	50	992	250
LMZ11-Ⅱ-630	4000	6300	12500	1200	100,110,120	212	167	620	630	265	300	245	295	50	992	250
LMZ12-Ⅱ-710	7100	11200	20000	1050	90,95	172	132	630	710	300	360	300	356	55	1462	290
					100,110,120,125	212	167	670
					130	252	202	710
LMZ13-Ⅱ-800	8000	12500	25000	950	100,110,120,125	212	167	710	800	340	400	335	391	55	2048	320
LMZ13-Ⅱ-800	8000	12500	25000	950	130,140	252	202	750	800	340	400	335	391	55	2048	320

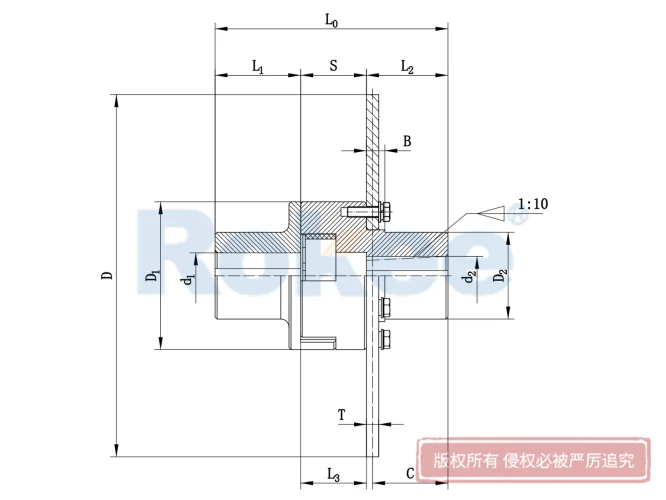

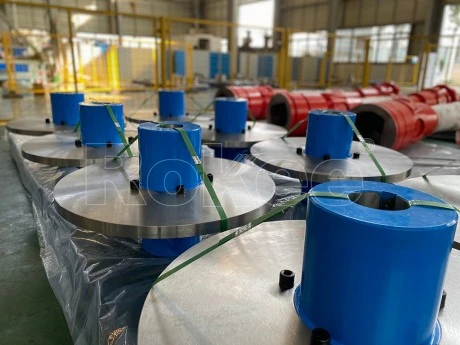

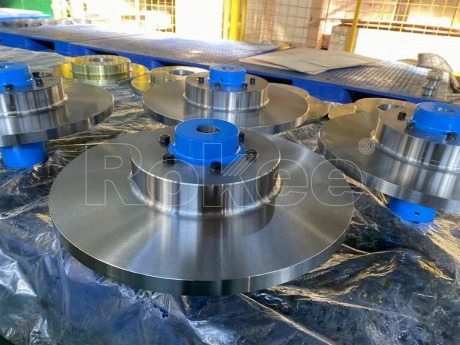

LMPK(MLPK)型分体式带制动盘梅花联轴器

LMPK联轴器,MLPK联轴器,LMPK梅花联轴器,MLPK梅花联轴器,LMPK弹性联轴器,MLPK弹性联轴器,分体式梅花联轴器,带制动盘梅花联轴器

型号	原型号	公称转矩	制动力矩	许用转速	基本尺寸 mm												弹性件	质量	转动惯量I	径向补偿	角向补偿
					基本尺寸 mm
					轴孔直径	轴孔长度 L1L2	L0	S	L3	D1	D2	B	D3	R	C	D0×T
					轴孔直径	轴孔长度 L1L2
		N·m	N·m	r/min	d₁、d₂	Y Z											型号	Kg		mm	(°)
LMPK7	LMPK6	630	1800	3500	35、38	82	231	67	71	145	85	22	65	2	70	355×20	MT6	28	0.279	1	1.5
					35、38										70	355×20		28	0.279
					40、42										100	400×20		34	0.452
					40、42										100	400×20		34	0.452
					45、48、50、55	112	291								95	450×30		51	0.99
					45、48、50、55	112	291								95	450×30		51	0.99
LMPK8	LMPK7	1120	2850	3250	45、48	112	291	67	71	170	110	28	80	2	95	400×30	MT7	51	0.66	1	1.5
					45、48											400×30		51	0.66
					50、55											450×30		58	1.02
					50、55											450×30		58	1.02
					60、63、65	142	351								125	500×30		68	1.51
					60、63、65	142	351								125	500×30		68	1.51
LMPK9	LMPK8	1800	4950	3000	50、55	112	300	76	81	200	135	28	95	2.5	94	450×30	MT8	62	0.80	1.5	1.5
					50、55	112	300								94	450×30		62	0.80
					60、63	142	360								124	400×30		63	1.16
					60、63											400×30		63	1.16
					65、70											500×30		82	1.66
					65、70											500×30		82	1.66
					71、75											560×30		92	2.48
					71、75											560×30		92	2.48
LMPK10	LMPK9	2800	7740	2800	60、63	142	364	80	86	230	160	35	116	2.5	124	500×30	MT9	97	1.78	1.5	1
					60、63	142	364									500×30		97	1.78
					65、70、71、75	172	424									560×30		108	2.61
					65、70、71、75											560×30		108	2.61
					80、85、90、95										154	630×30		126	3.98
					80、85、90、95										154	630×30		126	3.98
LMPK11	LMPK10	4500	11940	2600	70、71、75	142	379	95	101	262	180	40	140	2.5	124	500×30	MT10	115	2.12	1.5	1
					70、71、75	142	379								124	500×30		115	2.12
					80、85	172	439								154	560×30		133	2.96
					80、85											560×30		133	2.96
					90、95											630×30		145	4.33
					90、95											630×30		145	4.33
					100、110	212	519								194	710×30		173	6.66
					100、110	212	519								194	710×30		173	6.66
LMPK12	LMPK11	7100	17550	2250	80、85	172	455	111	117	300	200	40	150	3	154	630×30	MT11	180	4.70	1.8	1
					80、85											630×30		180	4.70
					90、95											710×30		197	6.92
					90、95											710×30		197	6.92
					100、110、120	212	535								194	800×30		232	10.5
					100、110、120	212	535								194	800×30		232	10.5
LMPK13	LMPK12	11200	29100	2000	90、95	172	469	124	130	360	225	45	210	3	154	710×30	MT12	256	8.22	1.8	1
					90、95	172	469								154	710×30		256	8.22
					100、110、 120、125	212	548								194	800×30		270	11.86
					100、110、 120、125	212	548								194	800×30		270	11.86
					130	252	628								234	900×30		311	17.66
					130	252	628								234	900×30		311	17.66
LMPK14	LMPK13	12500	40050	1800	100、110、120、125	212	548	124	130	400	240	50	235	3	194	900×30	MT13	307	12.82	1.8	1
					100、110、120、125	212	548								194	900×30		307	12.82
					130、140、150	252	628								234	1000×30		337	18.74
					130、140、150	252	628								234	1000×30		337	18.74

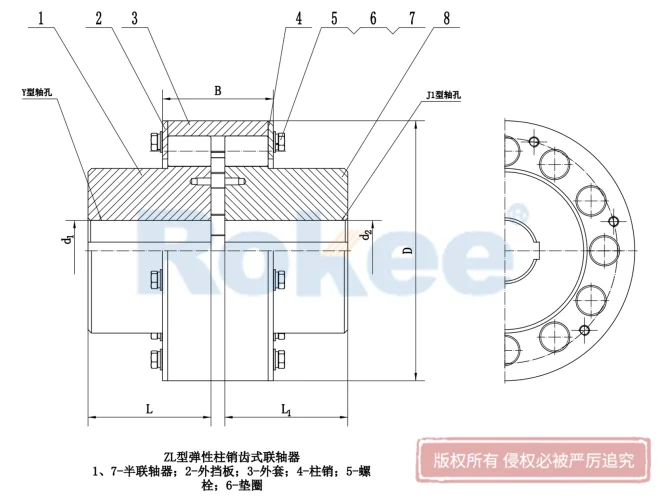

LZ(ZL)型弹性柱销齿式联轴器

LZ联轴器,ZL联轴器,LZ弹性柱销齿式联轴器,ZL弹性柱销齿式联轴器,LZ弹性联轴器,ZL弹性联轴器

型号	公称转矩 T_n N ·m	许用转速 [n] r/min	轴孔直径 d₁、d₂ mm	轴孔长度 L Y型		D mm	D₁ mm	B mm	S mm	转动惯量 kg ·m²	质量 kg
				mm
				长系列	短系列
LZ1	112	5000	12,14	32	27	78	40	42	2.5	0.001	1.53
			16,18,19	42	30						1.60
			20,22,24	52	38						1.67
LZ2	250	5000	16,18,19	42	30	90	50	50	2.5	0.002	2.70
			20,22,24	52	38					0.002	2.76
			25,28	62	44					0.003	2.79
			30,32	82	60					0.003	3.00
LZ3	630	4500	25,28	62	44	118	65	70	3	0.011	6.49
			30,32,35,38	82	60					0.011	7.05
			40,42	112	84					0.012	7.31
LZ4	1800	4200	40,42,45,48,50,55	112	84	158	90	90	4	0.044	16.20
LZ4	1800	4200	60	142	107	158	90	90	4	0.045	15.25
LZ5	4500	4000	50,55	112	84	192	120	90	4	0.100	24.82
			60,63,65,70,75	142	107					0.107	27.02
			80	172	132					0.108	25.44
LZ6	8000	3300	60,63,65,70,75	142	107	230	130	112	5	0.238	40.89
LZ6	8000	3300	80,85,90,95	172	132	230	130	112	5	0.242	40.15
LZ7	11200	2900	70,75	142	107	260	160	112	5	0.406	54.93
			80,85,90,95	172	132					0.428	59.14
			100,110	212	167					0.443	59.60
LZ8	18000	2500	80,85,90,95	172	132	300	190	128	6	0.860	89.35
			100,110,120,125	212	167					0.911	94.67
			130	252	202					0.908	87.43
LZ9	25000	2300	90,95	172	132	335	220	150	7	1.559	113.9
			100,110,120,125	212	167					1.678	138.1
			130,140,150	252	202					1.733	136.6
LZ10	31500	2100	100,110,120,125	212	167	355	245	152	8	2.236	165.5
			130,140,150	252	202					2.362	169.3
			160,170	302	242					2.422	164.0
LZ11	40000	2000	110,120,125	212	167	380	260	172	8	3.054	190.9
			130,140,150	252	202					3.249	203.1
			160,170,180	302	242					3.369	202.1
LZ12	63000	1700	130,140,150	252	202	445	290	182	8	6.146	288.5
			160,170,180	302	242					6.432	296.6
			190,200	352	282					6.524	288.0
LZ13	100000	1500	150	252	202	515	345	218	8	12.76	413.6
			160,170,180	302	242					13.62	469.2
			190,200,220	352	282					14.19	480.0
			240	410	330					13.98	436.1
LZ14	125000	1400	170,180	302	242	560	390	218	8	19.90	581.5
			190,200,220	352	282					21.17	621.7
			240,250,260	410	330					21.67	599.4
LZ15	160000	1300	190,200,220	352	282	590	420	240	10	28.08	736.9
			240,250,260	410	330					29.18	730.5
			280,300	470	380					29.52	702.1
LZ16	250000	1000	220	352	282	695	490	265	10	56.21	1045
			240,250,260	410	330					60.05	1129
			280,300,320	470	380					60.56	1144
			340	550	450					62.47	1064
LZ17	355000	950	240,250,260	410	330	770	550	285	10	105.5	1500
			280,300,320	470	380					102.3	1557
			340,360,380	550	450					106.0	1535
LZ18	450000	850	250,260	410	330	860	605	300	13	152.3	1902
			280,300,320	470	380					161.5	2025
			340,360,380	550	450					169.9	2062
			400,420	650	540					175.4	2029
LZ19	630000	750	280,300,320	470	380	970	695	322	14	283.7	2818
			340,360,380	550	450					303.4	2963
			400,420,440,450	650	540					323.2	3068
LZ20	1120000	650	320	470	380	1160	800	355	15	581.2	4010
			340,360,380	550	450					624.5	4426
			400,420,440,450,460,480,500	650	540					669.4	4715
LZ21	1800000	530	380	550	450	1440	1020	360	18	1565	7293
			400,420,440,450,460,480,500	650	540					1715	8228
			530,560,600,630	800	680					1880	8699
LZ22	2240000	500	420,440,450,460,480,500	650	540	1520	1100	405	19	2338	9736
			530,560,600,630	800	680					2596	10631
			670,710,750	—	780					2522	9473
LZ23	2800000	460	480,500	650	540	1640	1240	440	20	3490	11946
			530,560,600,630	800	680					3972	13822
			670,710,750	一	780					3949	12826
			800,850	一	880					3982	12095

LZD(ZLD)型弹性柱销齿式联轴器

LZD联轴器,ZLD联轴器,LZD弹性柱销齿式联轴器,ZLD弹性柱销齿式联轴器,LZD弹性联轴器,ZLD弹性联轴器

型号	公称转矩 T_n N ·m	许用转速 [n] r/min	轴孔直径 d₁、d₂ mm	轴孔长度 L		D mm	D₁ mm	B mm	S mm	转动惯量 kg ·m²	质量 kg
				Y型	Z₁型
				mm
LZD1	112	5000	16,18,19	42	30	78	40	65	14.5	0.002	2.08
			20,22,24	52	38			70	16.5		2.25
			25,28	62	44			75	20.5		2.30
LZD2	250	5000	25,28	62	44	90	50	88	20.5	0.004	3.74
LZD2	250	5000	30,32	82	60	90	50	92	24.5	0.004	3.98
LZD3	630	4500	30,32,35,38	82	60	118	65	115	25	0.015	9.43
LZD3	630	4500	40,42	112	84	118	65	125	31	0.016	10.30
LZD4	1800	4200	40,42,45,48,50,55	112	84	158	90	145	32	0.052	22.46
LZD4	1800	4200	60	142	107	158	90	152	39	0.061	22.36
LZD5	4500	4000	50,55	112	84	192	120	145	32	0.131	29.24
			60,63,65,70,75	142	107			152	39	0.141	31.71
			80	172	132			158	44	0.143	30.45
LZD6	8000	3300	60,63,65,70,75	142	107	230	130	175	40	0.309	48.16
LZD6	8000	3300	80,85,90,95	172	132	230	130	178	45	0.312	47.25
LZD7	11200	2900	70,75	142	107	260	160	178	40	0.535	64.13
			80,85,90,95	172	132			182	45	0.546	68.38
			100,110	212	167			188	50	0.570	69.42
LZD8	18000	2500	80,85,90,95	172	132	300	190	202	46	1.091	102.7
			100,110,120,125	212	167			208	51	1.157	108.8
			130	252	202			212	56	1.105	101.7
LZD9	25000	2300	90,95	172	132	335	220	232	47	1.957	142.4
			100,110,120,125	212	167			238	52	2.097	157.5
			130,140,150	252	202			242	57	2.157	156.0
LZD10	31500	2100	100,110,120,125	212	167	355	245	240	53	2.728	184.2
			130,140,150	252	202			245	58	2.840	188.5
			160,170	302	242			255	68	2.926	184.1
LZD11	40000	2000	110,120,125	212	167	380	260	260	53	3.659	212.3
			130,140,150	252	202			265	58	3.870	225.0
			160,170,180	302	242			275	68	4.021	224.8
LZD12	63000	1700	130,140,150	252	202	445	290	282	58	7.548	325.7
			160,170,180	302	242			292	68	7.940	335.2
			190,200	352	282			302	78	8.051	327.9
LZD13	100000	1500	150	252	202	515	345	313	58	14.925	468.4
			160,170,180	302	242			323	68	15.892	513.1
			190,200,220	352	282			332	78	16.514	524.5

LZZ(ZLL)型弹性柱销齿式联轴器

LZZ联轴器,ZLL联轴器,LZZ弹性柱销齿式联轴器,ZLL弹性柱销齿式联轴器,LZZ弹性联轴器,ZLL弹性联轴器

型号	公称转矩 T_n N ·m	许用转速 [n] r/min	轴孔直径 d₁、d_z mm	轴孔长度 L Y型		D₀	D	D₁	D₂	B	B₁	S	转动惯量 kg ·m²	质量 kg
				mm		D₀	D	D₁	D₂	B	B₁	S
				长系列	短系列	mm
LZZ1	250	4500	16,18,19	42	一	160	98	50	56	70	33	2	0.018	5.82
			20,22,24	52	38									6.05
			25,28	62	44									6.17
			30,32,35,38	82	60									6.64
LZZ2	630	3800	25,28	62	一	200	124	65	70	85	32	2	0.053	11.15
			30,32,35,38	82	60									11.77
			40,42,45,48	112	84									12.04
LZZ3	1800	3000	40,42,45,48,50,55	112	84	250	166	90	105	105	63.5	3	0.181	28.09
LZZ3	1800	3000	60,63,65,70*	142	107	250	166	90	105	105	63.5	3	0.183	27.54
LZZ4	4500	2450	50,55	112	84	315	214	120	130	135	72	3	0.534	48.75
			60,63,65,70,75	142	107								0.543	51.69
			80,85,90	172	132								0.547	50.21
LZZ5	8000	1900	60,63,65,70,75	142	107	400	240	130	145	170	98	3	1.404	76.51
LZZ5	8000	1900	80,85,90,95*	172	132	400	240	130	145	170	98	3	1.413	76.25
LZZ6	11200	1500	70,75	142	107	500	280	160	170	210	102	4	3.812	124.7
			80,85,90,95	172	132								3.841	129.7
			100,110,120*	212	167								3.865	130.6
LZZ7	18000	1200	80,85,90,95	172	132	630	330	190	200	265	130	4	10.67	216.4
			100,110,120,125	212	167								10.74	222.6
			130	252	202								10.75	215.0
LZZ8	25000	1050	90,95	172	一	710	380	220	220	300	167	4	18.96	293.0
			100,110,120,125	212	167								19.09	307.9
			130,140,150	252	202								19.16	305.4
LZZ9	31500	950	100,110,120,125	212	一	800	400	245	245	340	172	5	33.26	403.8
			130,140,150	252	202								33.39	405.9
			160,170	302	242								33.45	398.6

LX(HL)型弹性柱销联轴器

LX联轴器,HL联轴器,LX弹性柱销联轴器,HL弹性柱销联轴器,LX弹性联轴器,HL弹性联轴器

型号	公称转矩 T_n N ·m	许用转速 [n] r/min	轴孔直径 d₁、d₂、d_z	轴孔长度			D	D₁	b	S	转动惯量 kg ·m²	质量 kg
				Y 型	J、Z型
				L	L	L₁
			mm
LX1	250	8500	12	32	27	一	90	40	20	2.5	0.002	2
			14	32	27	一
			16	42	30	42
			18
			19
			20	52	38	52
			22
			24
LX2	560	6300	20	52	38	52	120	55	28	2.5	0.009	5
			22
			24
			25	62	44	62
			28	62	44	62
			30	82	60	82
			32
			35
LX3	1250	4750	30	82	60	82	160	75	36	2.5	0.026	8
			32
			35
			38
			40	112	84	112
			42
			45
			48
LX4	2500	3850	40	112	84	112	195	100	45	3	0.109	22
			42
			45
			48
			50
			55
			56
			60	142	107	142
			63	142	107	142
LX5	3150	3450	50	112	84	112	220	120	45	3	0.191	30
			55
			56
			60	142	107	142
			63
			65
			70
			71
			75
LX6	6300	2720	60	142	107	142	280	140	56	4	0.543	53
			63
			65
			70
			71
			75
			80	172	132	172
			85	172	132	172
LX7	11200	2360	70	142	107	142	320	170	56	4	1.314	98
			71
			75
			80	172	132	172
			85
			90
			95
			100	212	167	212
			110	212	167	212
LX8	16000	2120	80	172	132	172	360	200	56	5	2.023	119
			85
			90
			95
			100	212	167	212
			110
			120
			125
LX9	22400	1850	100	212	167	212	410	230	63	5	4.386	197
			110
			120
			125
			130	252	202	252
			140	252	202	252
LX10	35500	1600	110	212	167	212	480	280	75	6	9.760	322
			120
			125
			130	252	202	252
			140
			150
			160	302	242	302
			170
			180
LX11	50000	1400	130	252	202	252	540	340	75	6	20.05	520
			140
			150
			160	302	242	302
			170
			180
			190	352	282	352
			200
			220
LX12	80000	1220	160	302	242	302	630	400	90	7	37.71	714
			170
			180
			190	352	282	352
			200
			220
			240	410	330	一
			250
			260
LX13	125000	1060	190	352	282	352	710	465	100	8	71.37	1057
			200
			220
			240	410	330	一
			250
			260
			280	470	380	一
			300	470	380	一
LX14	180000	950	240	410	330	一	800	530	110	8	170.6	1956
			250
			260
			280	470	380	一
			300
			320
			340	550	450	一

LXZ(HLL)型带制动轮弹性柱销联轴器

LXZ联轴器,HLL联轴器,LXZ弹性柱销联轴器,HLL弹性柱销联轴器,LXZ弹性联轴器,HLL弹性联轴器,带制动轮弹性柱销联轴器

型号	公称转矩 T_n N ·m	许用转速 [n] r/min	轴孔直径 d₁、d₂、d_z	轴孔长度			D₀	D	D₁	B	b	S	C	转动惯量 kg ·m²	质量 kg
				Y型	J、Z型
				L	L	L₁
			mm
LXZ1	560	5600	20	52	38	52	200	120	55	85	28	2.5	42	0.055	11
			22
			24
			25	62	44	62
			28	62	44	62
			30	82	60	82
			32
			35
LXZ2	1250	3750	30	82	60	82	200	160	75	85	36	2.5	40	0.072	14
			32
			35
			38
			40	112	84	112
			42
			45
			48
LXZ3	1250	2430	30	82	60	82	315	160	75	132	36	2.5	66	0.313	25
			32
			35
			38
			40	112	84	112
			42
			45
			48
LXZ4	2500	2430	40	112	84	112	315	195	100	132	45	3	66	0.504	40
			42
			45
			48
			50
			55
			56
			60	142	107	142
			63	142	107	142
LXZ5	2500	1900	40	112	84	112	400	195	100	168	45	3	84	1.192	59
			42
			45
			48
			50
			55
			56
			60	142	107	142
			63	142	107	142
LXZ6	3150	1900	50	112	84	112	400	220	120	168	45	3	84	1.402	69
			55
			56
			60	142	107	142
			63
			65
			70
			71
			75
LXZ7	3150	1500	50	112	84	112	500	220	120	210	45	3	105	2.872	91
			55
			56
			60	142	107	142
			63
			65
			70
			71
			75
LXZ8	6300	1900	60	142	107	142	400	280	140	168	56	4	84	1.800	88
			63
			65
			70
			71
			75
			80	172	132	172
			85	172	132	172
LXZ9	6300	1500	60	142	107	142	500	280	140	210	56	4	105	3.582	113
			63
			65
			70
			71
			75
			80	172	132	172
			85	172	132	172
LXZ10	11200	1500	70	142	107	142	500	320	170	210	56	4	105	4.970	156
			71
			75
			80	172	132	172
			85
			90
			95
			100	212	167	212
			110	212	167	212
LXZ11	11200	1220	70	142	107	142	630	320	170	265	56	4	132	9.392	187
			71
			75
			80	172	132	172
			85
			90
			95
			100	212	167	212
			110	212	167	212
LXZ12	16000	1220	80	172	132	172	630	360	200	265	56	5	132	16.43	326
			85
			90
			95
			100	212	167	212
			110
			120
			125
LXZ13	22400	1080	100	212	167	212	710	410	230	298	63	5	149	21.66	337
			110
			120
			125
			130	252	202	252
			140	252	202	252
LXZ14	35500	1060	110	212	167	212	710	480	280	298	75	6	149	29.55	458
			120
			125
			130	252	202	252
			140
			150
			160	302	242	302
			170
			180
LXZ15	35500	950	110	212	167	212	800	480	280	335	75	6	168	41.08	504
			120
			125
			130	252	202	252
			140
			150
			160	302	242	302
			170
			180

LT(TL)型弹性套柱销联轴器

LT联轴器,TL联轴器,LT弹性套柱销联轴器,TL弹性套柱销联轴器,LT弹性联轴器,TL弹性联轴器

型号	公称转矩	轴孔直径	轴孔长度	D	A	S	质量	转动惯量
型号	r n/N • m	d1 ，d2， dz	L	D	A	S	m/kg	I/kg·m²
LT1	6.3	9	25	71	18	3	0.818	0.00047
		10，11		71	18
		12，14		71	18
LT2	16	12，14	35	80	18	3	1.195	0.00084
LT2	16	16，18，19	35	80	18	3	1.195	0.00084
LT3	31.5	16，18，19	38	95	35	4	2.195	0.0023
LT3	31.5	20，22	38	95	35	4	2.195	0.0023
LT4	63	20，22，24	40	106	35	5	2.837	0.0037
LT4	63	25，28	40	106	35	5	2.837	0.0037
LT5	125	25，28	50	130	45	5	6.052	0.012
LT5	125	30，32，35	50	130	45	5	6.052	0.012
LT6	250	32，35，38	55	160	45	5	9.568	0.028
LT6	250	40，42	55	160	45	5	9.568	0.028
LT7	500	40，42，45，48	65	190	45	5	14.012	0.055
LT8	710	45，48，50，55，56	70	224	65	6	23.17	0.134
LT8	710	60，63	70	224	65	6	23.17	0.134
LT9	1000	50，55，56	80	250	65	6	30.69	0.213
LT9	1000	60，63，65，70，71	80	250	65	6	30.69	0.213
LT10	2000	63，65，70，71，75	100	315	80	8	61.4	0.66
LT10	2000	80，85，90，95	100	315	80	8	61.4	0.66
LT11	4000	80，85，90，95	115	400	100	10	120.7	2.12
LT11	4000	100，110	115	400	100	10	120.7	2.12
LT12	8000	100，110，120，125	135	475	130	12	210.34	5.39
LT12	8000	130	135	475	130	12	210.34	5.39
LT13	16000	120，125	160	600	180	14	419.36	17.58
		130，140，150			180	14
		160，170			180	14

LTZ(TLL)型带制动轮弹性套柱销联轴器

LTZ联轴器,TLL联轴器,LTZ弹性套柱销联轴器,TLL弹性套柱销联轴器,LTZ弹性联轴器,TLL弹性联轴器

型号	公称扭矩	许用转速	轴孔直径	轴孔配合长度			D0	D	B	S	A	重量	转动惯量
	Tn(N.m)	[n](r/min)	d1 d2dz	Y型	J、J1、Z型							Kg	Kg.m2
	Tn(N.m)	[n](r/min)	d1 d2dz	L	L1	L						Kg	Kg.m2
LTZ1	125	3800	25，28	62	44	62	200	130	85	5	45	8.3	0.05
			30，32	82	60	82	200	130	85	5	45	8.3	0.05
			35	82	60	82	200	130	85	5	45	8.3	0.05
LTZ2	250	3000	32，35	82	60	82	250	160	105	5	45	15.3	0.15
			38	82	60	82	250	160	105	5	45	15.3	0.15
			40，42	112	84	112	250	160	105	5	45	15.3	0.45
LTZ3	500	2400	40，42	112	84	112	315	190	132	6	45	30	0.45
LTZ3	500	2400	45，48	112	84	112	315	190	132	6	45	30	0.45
LTZ4	710	2400	45，48	112	84	112	315	224	132	6	65	39.6	0.5
			50，55	112	84	112	315	224	132	6	65	39.6	0.5
			56	112	84	112	315	224	132	6	65	39.6	0.5
			60，63	142	107	142	315	224	132	6	65	39.6	0.5
LTZ5	1000	2400	50，55	112	84	142	315	250	168	6	65	47	1.26
			56	112	84	142	315	250	168	6	65	47	1.26
			60，63	142	107	142	315	250	168	6	65	47	1.26
			65，70	142	107	142	315	250	168	6	65	47	1.26
LTZ6	2000	1900	63，65	142	107	142	400	315	168	8	80	92.6	1.63
			70，71	142	107	142	400	315	168	8	80	92.6	1.63
			75	142	107	142	400	315	168	8	80	92.6	1.63
			80，85	172	132	172	400	315	168	8	80	92.6	1.63
			90，95	172	132	172	400	315	168	8	80	92.6	1.63
LTZ7	4000	1500	80，85	172	132	172	500	400	210	10	100	127.3	4.04
			90，95	172	132	172	500	400	210	10	100	127.3	4.04
			100，110	212	167	212	500	400	210	10	100	127.3	4.04
LTZ8	8000	1200	100，110	212	167	212	500	400	210	10	100	127.3	4.04
			120，125	212	167	212	630	475	265	12	130	304.3	15
			130	252	202	252	630	475	265	12	130	304.3	15
LTZ9	16000	1000	120，125	212	167	212	710	600	298	14	180	576.8	33

UL型轮胎式联轴器

型号	公称扭矩 N.m	瞬时扭矩 N.m	许用转速 rpm		轴孔直径d/mm		轴孔长度L		D	B	重量	转动惯量	许用补偿量
			钢	铁	钢	铁	轴孔长度L		D	B	kg	kg.m²	径向	轴向	角向°
			钢	铁	钢	铁	J、J1型	Y型	mm		kg	kg.m²	径向	轴向	角向°
UL1	10	31.5	5000	3500	11	11	22	25	80	20	0.7	0.0003	1	1	1°
					12、14	12、14	27	32
					16、18	16	30	42
UL2	25	80	5000	3000	14	14	27	32	100	26	1.2	0.0008	1	1	1°
					16、18、19	16、18、19	30	42
					20、22	20	38	52
UL3	63	180	4800	3000	18、19	18、19	30	42	120	32	1.8	0.0022	1.6	2	1°
					20、22、24	20、22	38	52
					25	-	44	62
UL4	100	315	4500	3000	20、22、24	20、22、24	38	52	140	38	3	0.004	1.6	2	1°
					25、28	25	44	62
					30	-	60	82
UL5	160	500	4000	3000	24	24	38	52	160	45	4.6	0.0084	1.6	2	1°
					25、28	25、28	44	62
					30、32、35	30	60	82
UL6	250	7100	3600	2500	28	28	44	62	180	50	7.1	0.0164	1.6	2	1°
					30、32、35、38	30、32、35	60	82
					40	-	84	112
UL7	315	900	3200	2500	32、35、38	32、35、38	60	82	200	56	10.9	0.029	2	2.5	1°
UL7	315	900	3200	2500	40、42、45、48	40、42	84	112	200	56	10.9	0.029	2	2.5	1°
UL8	400	1250	3000	2000	38	38	60	82	220	63	13	0.0448	2.5	3	1°30'
UL8	400	1250	3000	2000	40、42、45、48、50	40、42、45	84	112	220	63	13	0.0448	2.5	3	1°30'
UL9	630	1800	2800	2000	42、45、48、50、55、56	42、45、48、50、55	84	112	250	71	20	0.0898	2.5	3	1°30'
UL9	630	1800	2800	2000	60	-	107	142	250	71	20	0.0898	2.5	3	1°30'
UL10	800	2240	2400	1600	45＊、48＊、50、55、56	45＊、48＊、50、55、56	84	112	280	80	30.6	0.1596	3	3.6	1°30'
UL10	800	2240	2400	1600	60、63、65、70	60、63、65	107	142	280	80	30.6	0.1596	3	3.6	1°30'
UL11	1000	2500	2100	1600	50＊、55＊、56＊	50＊、55＊、56＊	84	112	320	90	39	0.2792	3	3.6	1°30'
UL11	1000	2500	2100	1600	60、63、65、70、71、75	60、63、65	107	142	320	90	39	0.2792	3	3.6	1°30'
UL12	1600	4000	2000	1600	55＊、56＊	55＊、56＊	84	112	360	100	59	0.5356	3.6	4	1°30'
					60＊、63＊、65＊、70、71、75	60＊、63＊、65＊、70、71、75	107	142
					80、85	80	132	172
UL13	2500	6300	1800	1600	63＊、65＊、70＊、71＊、75＊	63＊、65＊、70＊、71＊、75＊	107	142	400	110	81	0.896	4	4.5	1°30'
UL13	2500	6300	1800	1600	80、85、90、95	80、85、90、95	132	172	400	110	81	0.896	4	4.5	1°30'
UL14	4000	10000	1600	1400	75＊	75＊	107	142	480	130	145	2.2616	4	5	1°30'
					80＊、85＊、90＊、95＊	80＊、85＊、90＊、95＊	132	172
					100、110	100、110	167	212
UL15	6300	14000	1200	1120	85＊、90＊、95＊	90＊、95＊	132	172	560	150	222	4.6456	3	5.6	1°30'
UL15	6300	14000	1200	1120	100＊、110＊、120＊、125＊	100＊、110＊、120＊、125＊	167	212	560	150	222	4.6456	3	5.6	1°30'
UL16	10000	20000	1000	1000	100＊、110＊、120＊、125＊	100＊、110＊、120＊、125＊	167	212	630	180	302	8.0924	3	6	1°30'
UL16	10000	20000	1000	1000	130、140	130、140	202	252	630	180	302	8.0924	3	6	1°30'
UL17	16000	31500	900	850	120＊、125＊	-	167	212	750	210	561	20.0176	3	6.7	1°30'
					130＊、140＊、150＊	130＊、140＊、150＊
					160＊	160＊	242	302
UL18	25000	59000	800	750	140＊、150＊	-	202	252	900	250	818	43.053	3	8	1°30'
UL18	25000	59000	800	750	160＊、170＊、180＊	160＊、170＊、180＊	242	302	900	250	818	43.053	3	8	1°30'

LLA型轮胎式联轴器

型号	轮胎体型号	公称转矩 Tn N.m	许用转速 [n] r/min	轴孔直径	轴孔长度			D	D1	S	转动惯性 kg.m2	质量 kg
				d1 d2	Y	J J1.Z 型
				d1 d2	L	L	L1
LLA1	LTA1	10	5000	6	16	-	-	63	20	4	0.0004	0.35
				7	16	-	-
				8	20	-	-
				9	20	-	-
				10	25	22	-
				11	25	22	-
LLA2	LTA2	20	5000	12	32	21	-	100	36	8	0.005	1.33
				14	32	21	-
				16	42	30	42
				18
				19
LLA3	LTA3	80	4000	20	52	38	52	135	48	12	0.022	3.4
				22	52	38	52
				24	62	44	62
				25
				28
LLA4	LTA4	160	3150	25	62	44	62	180	64	18	0.071	7.4
				28	62	44	62
				30	82	60	82
				32
				35
				38
LLA5	LTA5	315	2800	30	82	60	82	210	80	18	0.154	13.5
				32
				35
				38
				40	112	84	112			24
				42
				45
				48				210	80
				50				210	80
LLA6	LTA6	630	2500	40	112	84	112	265	100	24	0.46	22.6
				42
				45
				48
				50
				55
				56
LLA7	LTA7			45	112	84	112	310	120	28	0.89	34.8
				48
				50
				55
				56
				60	142	107	142
				63
				65
				70
				71
				75
LLA8	LTA8			60	142	107	142	400	150	38	3.57	74.3
				63
				65
				70
				71
				75
				80	172	132	172
				85
				90
				95
LLA9	LTA9			80	172	132	172	450	190	42	6.74	111.5
				85
				90
				95
				100	212	167	212
				110
				120
				125
LLA10	LTA10			100	212	167	212	560	230	52	17.55	191.3
				110
				120
				125
				130	252	202	252
				140
				150
LLA11	LTA11			130	252	202	252	700	280	70	54.1	373
				140
				150
				160	302	242	302
				170
				180

LLB型轮胎式联轴器

型号	轮胎体型号	公称转矩	许用转速	轴孔直径	轴孔长度		D	D1	H	转动惯性	质量
		Tn N.m	[n] r/min	d1、d2、	Y	J1.Z 型				kg.m2	kg
		Tn N.m	[n] r/min	d1、d2、	L					kg.m2	kg
LLB1	LTB1	10	5000	6	16	-	63	20	26	0.0003	0.4
				7	16	-
				8	20	-
				9	20	-
				10	25	22
				11	25	22
LLB2	LTB2	50	5000	12	32	27	100	36	32	0.0035	1.5
				14	32	27
				16	42	30
				18
				19
LLB3	LTB3	100	4500	16	42	30	120	44	39	0.01	2.2
				18
				19
				20	52	38
				22
				24
LLB4	LTB4	160	4200	25	62	44	140	50	45	0.021	3.1
				28	62	44
				30	82	60
				32
				35
LLB5	LTB5	224	4000	25	62	44	160	60	51	0.028	5
				28	62	44
				30	82	60
				32
				35
				38
LLB6	LTB6	315	3600	30	82	60	185	70	58	0.07	8.1
				32
				35
				38
				40	112	84
				42
				45
LLB7	LTB7	500	3200	35	82	60	220	85	68	0.15	13
				38	82	60
				40	112	84
				42
				45
				48
				50
				55
				56
LLB8	LTB8	800	2600	40	112	84	265	100	82	0.3	22
				42
				45
				48
				50
				55
				56	142	107
				60
				63
				65
LLB9	LTB9	1250	2200	45	112	84	310	120	106	0.75	35
				48
				50
				55
				56	142	107
				60
				63
				65
				70
				71
				75
LLB10	LTB10	2500	1800	60	142	107	400	150	124	2.2	69
				63
				65
				70
				71
				75
				80	172	132
				85
				90
				95
LLB11	LTB11	5000	1600	80	172	132	450	190	140	4.4	110
				85
				90
				95
				100	212	167
				110
				120
				125
LLB12	LTB12	10000	1200	100	212	167	560	239	172	14	190
				110
				120
				125
				130	252	202
				140
				150
LLB13	LTB13	20000	1000	130	252	202	700	318	220	38	340
				140
				150
				160	302	242
				170
				180
				190	352	282
				200	352	282
