LZ(ZL)型弹性柱销齿式联轴器-荣基弹性联轴器生产制造厂家

LZ弹性柱销齿式联轴器是一种利用若干非金属材料制成的柱销，置于两半联轴器与外环内表面之间的对合孔中，通过柱销传递转矩实现两半联轴器联接的机械装置。LZ联轴器是工业传动系统中常用的挠性传动连接件，主要由两组带齿半联轴器、齿形外环以及非金属弹性柱销构成，依靠弹性柱销完成扭矩传递，适配各类传动轴系的连接作业。设备运行过程中，可借助弹性柱销自身的形变，有效补偿传动过程中产生的轴向、径向以及角向轴线偏移，同时弱化设备运转产生的振动与冲击，平稳适配负载波动较大的工况。ZL联轴器整体构造简洁，零部件加工难度低，拆装维护流程便捷，更换损耗件时无需挪动相连传动设备，日常运维成本较低。其无需额外加注润滑介质，运行过程中无多余噪音，传动稳定性良好，能够承载较大扭矩，广泛适配矿山、冶金、起重运输、水泵风机等通用工业机械设备的传动连接场景，可替代部分传统齿式联轴器，适配多数常规工业传动需求。

型号	公称转矩 T_n N ·m	许用转速 [n] r/min	轴孔直径 d₁、d₂ mm	轴孔长度 L Y型		D mm	D₁ mm	B mm	S mm	转动惯量 kg ·m²	质量 kg
				mm
				长系列	短系列
LZ1	112	5000	12,14	32	27	78	40	42	2.5	0.001	1.53
			16,18,19	42	30						1.60
			20,22,24	52	38						1.67
LZ2	250	5000	16,18,19	42	30	90	50	50	2.5	0.002	2.70
			20,22,24	52	38					0.002	2.76
			25,28	62	44					0.003	2.79
			30,32	82	60					0.003	3.00
LZ3	630	4500	25,28	62	44	118	65	70	3	0.011	6.49
			30,32,35,38	82	60					0.011	7.05
			40,42	112	84					0.012	7.31
LZ4	1800	4200	40,42,45,48,50,55	112	84	158	90	90	4	0.044	16.20
LZ4	1800	4200	60	142	107	158	90	90	4	0.045	15.25
LZ5	4500	4000	50,55	112	84	192	120	90	4	0.100	24.82
			60,63,65,70,75	142	107					0.107	27.02
			80	172	132					0.108	25.44
LZ6	8000	3300	60,63,65,70,75	142	107	230	130	112	5	0.238	40.89
LZ6	8000	3300	80,85,90,95	172	132	230	130	112	5	0.242	40.15
LZ7	11200	2900	70,75	142	107	260	160	112	5	0.406	54.93
			80,85,90,95	172	132					0.428	59.14
			100,110	212	167					0.443	59.60
LZ8	18000	2500	80,85,90,95	172	132	300	190	128	6	0.860	89.35
			100,110,120,125	212	167					0.911	94.67
			130	252	202					0.908	87.43
LZ9	25000	2300	90,95	172	132	335	220	150	7	1.559	113.9
			100,110,120,125	212	167					1.678	138.1
			130,140,150	252	202					1.733	136.6
LZ10	31500	2100	100,110,120,125	212	167	355	245	152	8	2.236	165.5
			130,140,150	252	202					2.362	169.3
			160,170	302	242					2.422	164.0
LZ11	40000	2000	110,120,125	212	167	380	260	172	8	3.054	190.9
			130,140,150	252	202					3.249	203.1
			160,170,180	302	242					3.369	202.1
LZ12	63000	1700	130,140,150	252	202	445	290	182	8	6.146	288.5
			160,170,180	302	242					6.432	296.6
			190,200	352	282					6.524	288.0
LZ13	100000	1500	150	252	202	515	345	218	8	12.76	413.6
			160,170,180	302	242					13.62	469.2
			190,200,220	352	282					14.19	480.0
			240	410	330					13.98	436.1
LZ14	125000	1400	170,180	302	242	560	390	218	8	19.90	581.5
			190,200,220	352	282					21.17	621.7
			240,250,260	410	330					21.67	599.4
LZ15	160000	1300	190,200,220	352	282	590	420	240	10	28.08	736.9
			240,250,260	410	330					29.18	730.5
			280,300	470	380					29.52	702.1
LZ16	250000	1000	220	352	282	695	490	265	10	56.21	1045
			240,250,260	410	330					60.05	1129
			280,300,320	470	380					60.56	1144
			340	550	450					62.47	1064
LZ17	355000	950	240,250,260	410	330	770	550	285	10	105.5	1500
			280,300,320	470	380					102.3	1557
			340,360,380	550	450					106.0	1535
LZ18	450000	850	250,260	410	330	860	605	300	13	152.3	1902
			280,300,320	470	380					161.5	2025
			340,360,380	550	450					169.9	2062
			400,420	650	540					175.4	2029
LZ19	630000	750	280,300,320	470	380	970	695	322	14	283.7	2818
			340,360,380	550	450					303.4	2963
			400,420,440,450	650	540					323.2	3068
LZ20	1120000	650	320	470	380	1160	800	355	15	581.2	4010
			340,360,380	550	450					624.5	4426
			400,420,440,450,460,480,500	650	540					669.4	4715
LZ21	1800000	530	380	550	450	1440	1020	360	18	1565	7293
			400,420,440,450,460,480,500	650	540					1715	8228
			530,560,600,630	800	680					1880	8699
LZ22	2240000	500	420,440,450,460,480,500	650	540	1520	1100	405	19	2338	9736
			530,560,600,630	800	680					2596	10631
			670,710,750	—	780					2522	9473
LZ23	2800000	460	480,500	650	540	1640	1240	440	20	3490	11946
			530,560,600,630	800	680					3972	13822
			670,710,750	一	780					3949	12826
			800,850	一	880					3982	12095

LZ(ZL)型弹性柱销齿式联轴器厂家，LZ(ZL)型弹性柱销齿式联轴器生产厂家，LZ(ZL)型弹性柱销齿式联轴器制造厂家，弹性联轴器厂家，弹性联轴器生产厂家，弹性联轴器制造厂家，荣基工业科技(江苏)有限公司

《LZ(ZL)型弹性柱销齿式联轴器》由Rokee更新于2026年6月23日

文章地址：https://tx.rokee.com/zx/41.html

上一页None

下一页 LZD(ZLD)型圆锥形轴孔弹性柱销齿式联轴器

ZL弹性联轴器润滑方法
在工业传动系统中，ZL弹性联轴器凭借结构简单、传递转矩大、维护便捷等优势，广泛应用于中等及较大功率的传动场景。作为连接动力源与执行机构的核心部件，其运行状态直接影响整个传动系统的稳定性与使用寿命。润滑作为保障ZL弹性联轴器高效运行的关键手段，能有…
2026-06-16

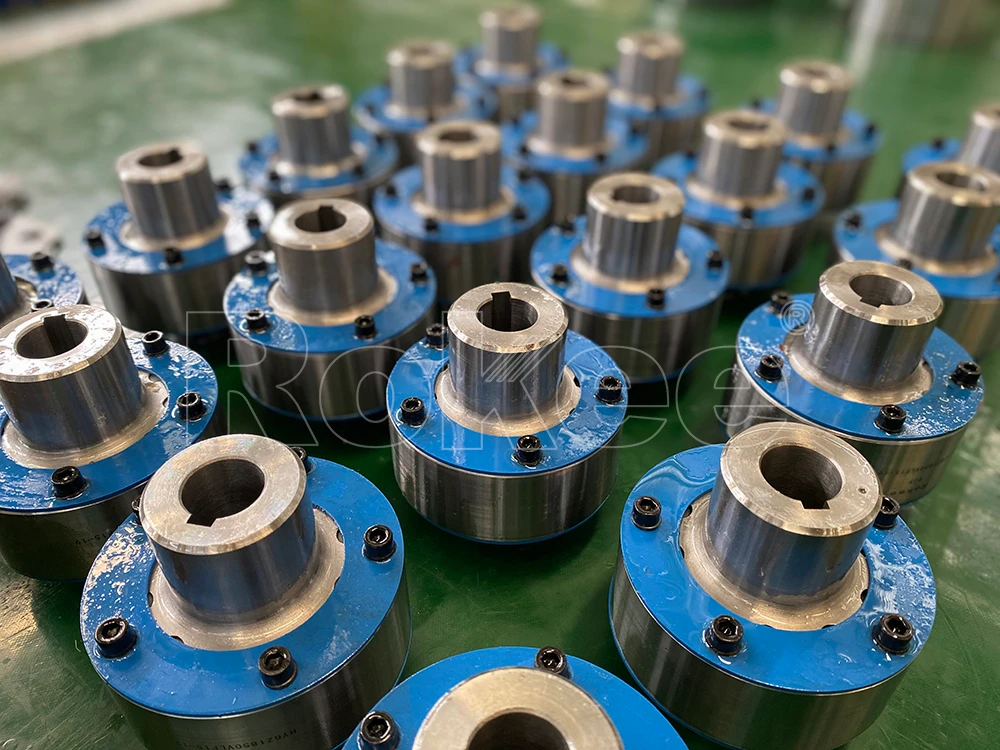

LZ弹性联轴器螺栓紧固方法
