梅花形弹性联轴器过载缓冲保护原理

在各类机械传动系统中，动力传递的稳定性与设备运行的安全性息息相关，传动部件的过载保护能力是保障整套机械设备长效运行的关键因素。梅花形弹性联轴器作为应用广泛的传动连接部件，凭借独特的弹性缓冲结构，能够在设备启停、负载波动、突发过载等复杂工况下，有效化解冲击载荷、缓冲传动应力，避免电机、减速机、传动轴等核心部件因过载损坏，凭借稳定的过载防护性能适配各类工业传动场景。其过载缓冲保护的核心逻辑，依托自身特殊结构与弹性材料的物理特性，通过形变吸能、柔性传力、过载卸荷、自主复位的完整过程，实现对传动系统的多方位防护。

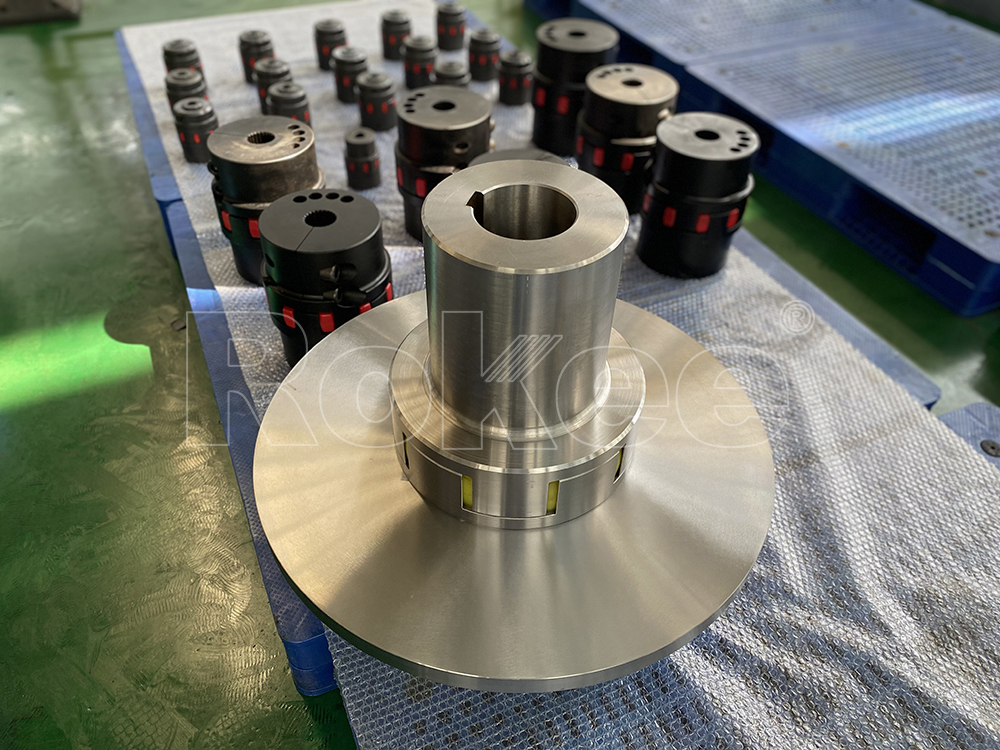

梅花形联轴器的整体结构设计简洁且科学，主要由两个对称的金属半联轴器与中间的梅花形弹性元件组合而成，无复杂辅助结构，无需润滑维护，为过载缓冲保护功能的稳定发挥奠定了基础。两个半联轴器内侧均匀分布凸爪结构，梅花形弹性元件嵌合在两组凸爪之间，紧密填充啮合间隙，实现主动端与从动端的柔性连接。常规运行状态下，弹性元件保持贴合压实的稳定状态，主动轴运转时，通过半联轴器凸爪挤压弹性元件，借助弹性体的传力作用带动从动轴同步运转，平稳完成扭矩传递，保障机械传动的连续性与稳定性，这也是其能够快速响应过载工况的结构前提。

设备正常运行时，传动载荷处于额定范围，弹性元件仅产生微小的均匀弹性形变，形变程度可控且不会超出材料弹性极限，扭矩传递平稳无冲击。而在机械设备启动瞬间、制动过程、负载突变或卡滞过载等工况下，传动系统会瞬间产生远超额定数值的冲击载荷与瞬时扭矩，刚性传动结构会直接将冲击力传导至设备核心部件，极易造成轴体变形、齿轮磨损、电机过载烧毁等故障。梅花形弹性联轴器的过载缓冲保护作用，正是在这类异常工况下全面激活，依靠弹性体的物理特性改变应力传递路径，消解瞬时过载带来的破坏作用。

过载缓冲的核心过程始于弹性体的形变吸能。当传动系统出现瞬时过载时，主动半联轴器的凸爪会对梅花形弹性元件产生高强度挤压作用，此时弹性体不再保持常规微小形变，而是通过大幅度的柔性压缩形变，容纳瞬时冲击产生的多余能量。不同于刚性部件的硬性受力，弹性元件可将瞬时冲击载荷转化为自身的弹性势能，快速消耗冲击应力的峰值，避免冲击力直接、刚性地传递至从动端设备。这个形变过程能够有效延长载荷作用时间，降低瞬时应力强度，从根源上削弱过载冲击对传动系统的损伤，实现初步缓冲防护。

在形变吸能的基础上，弹性元件的阻尼特性进一步强化过载保护效果。工业常用的梅花形弹性元件多为高分子弹性材质，这类材料具备良好的阻尼耗能特性，在受压形变与回弹的过程中，会通过材料内部的分子摩擦消耗多余的振动能量与冲击能量，将机械动能转化为热能自然消散，避免冲击能量在传动系统内反复震荡累积。当设备遭遇持续性轻微过载或周期性负载波动时，弹性体可持续通过反复形变、耗能、缓冲的循环过程，平稳化解波动载荷，稳定传动扭矩，防止传动系统因持续应力震荡出现疲劳损伤，延长整套传动设备的使用寿命。

针对突发严重过载工况，梅花弹性联轴器具备可靠的过载卸荷防护能力，可保护核心设备安全。当设备出现卡顿、堵转等极端情况，传动扭矩急剧飙升，远超设备额定承载范围时，弹性元件的形变幅度会达到临界状态，此时联轴器的刚性传力结构会暂时脱离紧密啮合状态，通过弹性体的极限形变释放部分传动应力，阻断高强度过载扭矩的传递。这种柔性卸荷机制能够有效隔离故障端载荷，避免从动端或主动端核心设备承受超阈值载荷，杜绝设备硬性损坏。相较于刚性联轴器无缓冲、无卸荷、易造成设备整体损毁的缺陷，这种柔性过载防护方式能够以弹性元件的可控形变消耗过载能量，牺牲次要部件损耗保全核心设备，大幅降低设备维修成本与停机损失。

当过载工况解除、传动载荷恢复额定范围后，梅花形弹性元件可凭借自身优异的弹性回复性能快速复位。过载过程中产生的弹性形变完全回弹，联轴器凸爪与弹性体恢复初始紧密啮合状态，传动系统重新回归平稳运行状态，无需人工调整即可实现连续工作。同时，梅花联轴器的弹性形变还可同步补偿传动过程中存在的轴向、径向与角度偏差，抵消设备安装误差、运行热膨胀、部件磨损带来的轴系偏移，避免偏移叠加过载载荷加剧设备损耗，进一步提升复杂工况下的过载防护稳定性。

整体而言，梅花形弹性联轴器的过载缓冲保护功能，是结构设计与材料特性协同作用的结果。以柔性传力替代刚性传力，以弹性形变吸收冲击能量，以阻尼作用消耗振动载荷，以临界形变实现过载卸荷，以自主复位保障连续运行，形成了一套完整、高效、稳定的过载防护体系。正是依托这套科学的保护原理，梅花联轴器能够适配各类启停频繁、负载波动大、工况复杂的机械传动场景，有效规避过载、冲击、振动带来的设备故障，保障机械传动系统安全、稳定、长效运行，成为工业传动系统中不可或缺的防护型连接部件。
