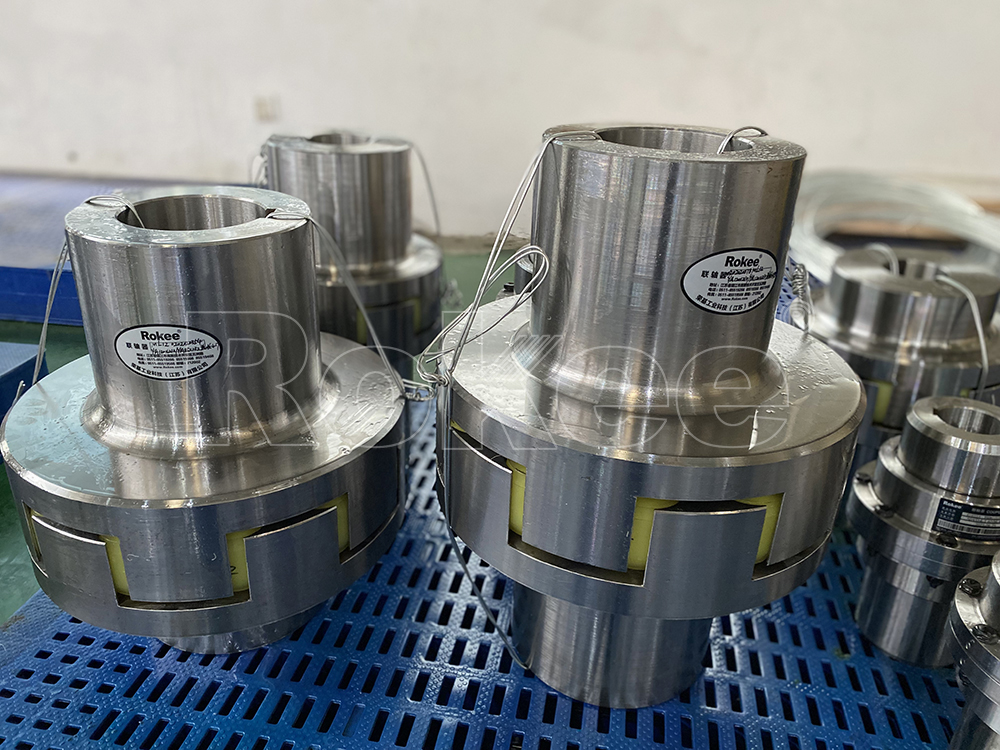

LM梅花联轴器轴孔平键标准加工尺寸

LM梅花联轴器作为传动系统中常用的弹性连接部件，依靠平键连接实现轴体与联轴器的扭矩传递，轴孔与平键的加工尺寸精度直接决定设备传动的稳定性、同轴度和使用寿命，加工过程需严格遵循国家通用机械加工标准，保障连接间隙合理、扭矩传递均匀，避免运行中出现松动、异响、磨损加剧等问题。LM联轴器的平键连接结构适配常规工业传动工况，可适配正负反转、动态减震、微量偏差补偿的使用场景，其轴孔与键槽的加工尺寸具备统一标准化规范，是机械加工与设备装配的核心技术要点。

LM梅花形联轴器的轴孔加工需契合通用联轴器轴孔加工规范，轴孔作为与传动轴配合的核心结构，常规加工形式包含长圆柱孔、短圆柱孔等通用结构，适配绝大多数工业传动轴体规格。轴孔加工的基础尺寸需匹配对应型号的适配轴径，不同孔径区间对应专属的平键规格，整体遵循阶梯式尺寸匹配原则。在基础加工精度上，轴孔的尺寸公差需控制在合理区间，常规中小孔径规格的公差偏差控制在正负零点零一八毫米区间，中大孔径规格公差偏差控制在正负零点零二一五毫米区间，精准的公差控制能够有效避免轴体与联轴器孔位配合过松导致的传动晃动，以及配合过紧引发的装配困难、轴体挤压变形等问题。

平键连接采用的普通平键结构为行业通用连接形式，整体为单键槽对称结构，也是LM梅花弹性联轴器常用的键连接方式。键槽加工的核心尺寸包含键槽宽度、键槽深度以及键槽对称度，所有尺寸参数均依据国家平键连接加工标准制定，确保零部件的通用性与互换性。在常规加工体系中，适配二十四至三十毫米轴径的联轴器轴孔，配套键槽宽度为八毫米，键槽深度加工标准数值为三点三毫米，键槽深度的加工偏差需控制在零至零点二毫米的正向区间，避免深度不足导致键体卡滞、深度过大降低结构强度。

针对三十二至三十八毫米区间的轴孔，LM梅花形弹性联轴器统一适配十毫米宽度的平键，键槽深度同样采用三点三毫米标准尺寸，该规格适配多数中小型传动设备的扭矩传递需求，加工应用场景广泛。当轴孔直径提升至三十九至四十四毫米区间时，键槽宽度对应升级为十二毫米，依旧沿用三点三毫米的标准深度尺寸，加宽的键槽结构能够提升键体的承载面积，适配更大扭矩的传动工况。而四十五至五十毫米的大孔径联轴器，配套键槽宽度为十四毫米，键槽深度调整为三点八毫米，进一步优化重载工况下的结构稳定性，防止平键长期受力出现剪切、磨损故障。五十五毫米规格的大孔径联轴器，键槽宽度加工标准为十六毫米，键槽深度提升至四点三毫米，满足大型工业设备的高强度传动需求。

键槽加工的对称度是极易被忽视但至关重要的加工指标，加工过程中需保证键槽两侧与轴孔中心轴线对称，偏差数值需控制在行业规范范围内。对称度不达标会造成平键受力不均，单侧磨损速度加快，长期运行后会出现传动间隙增大、设备震动加剧的情况，大幅缩短联轴器与平键的使用寿命。同时，键槽侧壁的平面度与粗糙度也需满足加工要求，光滑平整的键槽内壁能够降低平键滑动摩擦损耗，保障扭矩传递的平稳性，减少运行过程中的能量损耗与设备噪音。

在实际加工流程中，轴孔与平键键槽的加工顺序需遵循先精镗轴孔、后铣削键槽的原则，先保证轴孔的圆度与尺寸精度，再以轴孔中心为基准加工键槽，以此保障键槽位置的精准度。加工完成后需通过专业检测工具进行尺寸校验，利用千分尺检测轴孔内径尺寸，通过卡尺与专用键槽量规检测键槽宽度、深度，借助坐标测量设备校验键槽对称度，确保所有参数符合标准要求。对于加工完成的键槽边角，需做轻微倒角处理，去除加工毛刺与锋利棱角，避免装配过程中划伤轴体与平键，同时便于快速装配对位。

加工过程中还需结合工况需求把控配合间隙，平键与键槽的配合需保持适度松紧，间隙过小会导致装配困难，设备运行升温后易出现结构卡死；间隙过大会产生传动窜动，影响设备传动精度。标准化的尺寸加工能够让平键实现精准贴合受力，保证扭矩均匀传递，同时充分发挥梅花联轴器弹性体的减震、偏差补偿性能。此外，所有加工尺寸均需遵循通用机械加工公差体系，杜绝尺寸偏差超标，保障LM梅花弹性联轴器在各类传动设备中的适配性与稳定性，满足常规机械传动、自动化设备、通用动力设备等多场景的长期运行需求。
