ML梅花联轴器的工作原理

在机械传动系统中，联轴器作为连接主动轴与从动轴的关键部件，承担着传递扭矩、补偿轴线偏差、缓冲振动冲击的重要使命。ML梅花联轴器作为弹性联轴器的典型代表，凭借结构紧凑、维护简便、适配场景广泛等特性，被广泛应用于机床、纺织机械、水泵风机、输送设备等诸多领域。其工作原理的核心在于通过模块化结构的协同作用，实现动力的平稳传递与传动系统的安全防护。

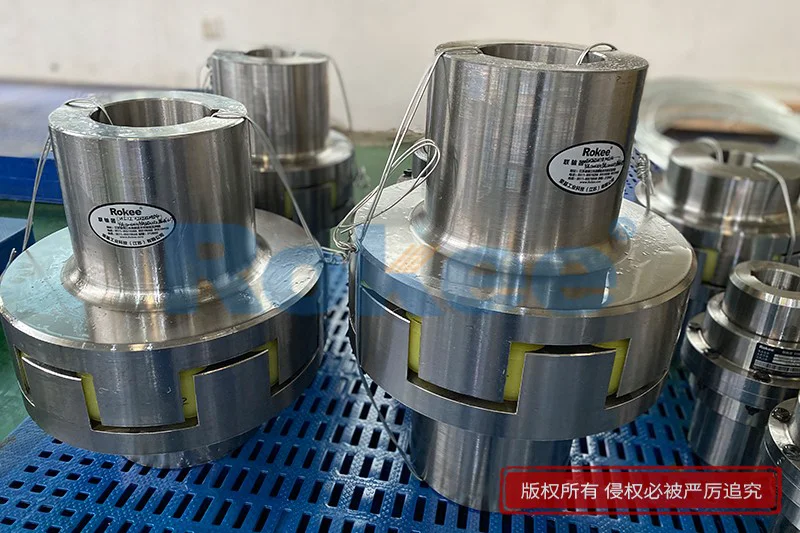

要理解ML梅花联轴器的工作原理，首先需明确其核心结构组成。ML梅花联轴器采用模块化设计，主要由三个关键部分构成：两件对称分布的半联轴器、一件梅花形弹性元件，以及螺栓、平键等辅助紧固零件。其中，半联轴器作为扭矩传递的承载主体，通常采用45号钢、铸铁或铝合金等高强度材料经机加工制成，结构上分为轴孔、键槽和齿形槽三大关键区域——轴孔用于与主动轴、从动轴精准配合，键槽通过与平键的协同作用实现轴与联轴器的扭矩传递，齿形槽则与梅花形弹性元件形成紧密嵌合，为动力传递提供接触基础。梅花形弹性元件（俗称“梅花垫”）是实现弹性传动的核心部件，通常采用聚氨酯、丁腈橡胶等弹性材料制成，整体呈梅花状，外圆均匀分布的弹性齿与半联轴器的齿形槽数量精准匹配，中心设孔或定位凸台以防止工作过程中发生偏移。这种简洁的模块化结构，为其工作原理的实现奠定了基础。

ML联轴器核心的工作机制是扭矩的弹性传递，其传递路径清晰且高效。当传动系统启动时，电机输出的扭矩首先通过平键传递至主动轴侧的半联轴器，使主动侧半联轴器随轴同步转动。由于半联轴器的齿形槽与梅花形弹性元件的弹性齿处于紧密嵌合状态，主动侧半联轴器的转动会对弹性元件的对应弹性齿产生径向挤压力。在挤压力的作用下，弹性元件通过自身的弹性接触将扭矩传递至从动轴侧的半联轴器，由从动侧半联轴器通过平键将扭矩传递给从动轴，驱动后续工作部件运转。与刚性联轴器的硬性传动不同，ML梅花联轴器的扭矩传递通过弹性元件的中介作用完成，这种“刚性部件-弹性元件-刚性部件”的传递模式，不仅保证了扭矩传递的可靠性，更赋予了传动过程良好的柔性。值得注意的是，扭矩传递的稳定性与弹性元件的接触形式密切相关，部分优化设计的半联轴器采用曲面爪型结构，通过增大与弹性元件的接触面积，减少弹性元件的局部变形，进一步提升了高转速工况下的扭矩传递平稳性。

补偿两轴相对位移，是ML梅花联轴器工作原理的另一核心要点，也是其区别于刚性联轴器的关键优势。在实际机械安装与运行过程中，受安装精度偏差、设备振动、温度变化等因素影响，主动轴与从动轴很难保持同轴状态，往往会存在径向、角向或轴向的微小偏移。若无法有效补偿这些偏移，会导致联轴器与轴系部件承受额外的附加载荷，加剧磨损甚至引发故障。ML梅花联轴器通过梅花形弹性元件的弹性形变，实现了对三种位移偏差的有效补偿：当两轴存在径向偏移时，弹性元件两侧的弹性齿会产生非对称的压缩变形，通过形变适应两轴的径向错位，其补偿量可达0.1~0.5mm（随型号增大而提升）；当存在角向偏移时，弹性元件的弹性齿会沿周向产生不均匀形变，形成微小的角度补偿，补偿角度通常在1°~3°之间；当出现轴向偏移时，弹性元件通过自身的轴向伸缩形变吸收位移差，轴向补偿量可达1~5mm。这种多方向的位移补偿能力，大幅降低了对安装精度的要求，减少了轴系部件的附加载荷，延长了整个传动系统的使用寿命。

缓冲减震与振动吸收，是ML梅花联轴器工作原理在传动防护层面的重要体现。在机械传动过程中，电机启动时的冲击载荷、负载变化产生的瞬时扭矩波动，以及工作部件的周期性振动，都会对传动系统造成不良影响，轻则产生噪音，重则导致部件疲劳损坏。ML梅花联轴器通过梅花形弹性元件的弹性形变特性，有效化解了这些不良影响：当出现冲击载荷时，弹性元件会通过自身的压缩形变吸收冲击能量，避免冲击载荷直接传递至轴系和工作部件，起到类似“缓冲垫”的作用；对于传动过程中产生的振动，弹性元件通过自身的弹性阻尼作用消耗振动能量，减弱振动的传递，实现减震效果。这种缓冲减震作用的强弱，与弹性元件的材料硬度密切相关——低硬度（邵氏60A-70A）的弹性元件弹性更好，缓冲减震效果更优，适用于伺服电机、数控车床等精密设备；高硬度（邵氏80A-90A）的弹性元件承载能力更强，变形量更小，适合输送链、压缩机等重型传动场景。

此外，ML梅花联轴器的工作原理还包含辅助防护机制，进一步提升了传动系统的运行安全性。由于弹性元件与半联轴器的嵌合式设计，即使弹性元件因长期使用出现损坏或失效，两轴套的金属爪仍会相互啮合继续传递扭矩，避免了传动突然中断导致的设备骤停故障，为操作人员发现问题、进行维修争取了时间。同时，弹性元件采用绝缘性能良好的弹性材料制成，能实现一定的电绝缘效果，防止轴系电流对设备部件造成电化学腐蚀，起到间接防护作用。

ML梅花联轴器的工作原理围绕“弹性传动”核心，通过半联轴器与梅花形弹性元件的协同作用，实现了扭矩的平稳传递、两轴相对位移的有效补偿，以及冲击载荷与振动的缓冲吸收，同时借助结构设计形成了辅助防护机制。其简洁的模块化结构与科学的工作机制，使其在中高速、中等扭矩、启动频繁的传动场景中具备显著优势。理解其工作原理，不仅有助于合理选型与正确安装，更能为传动系统的维护保养提供科学依据，充分发挥其在机械传动中的核心作用。
