HL弹性联轴器同轴度调整方式

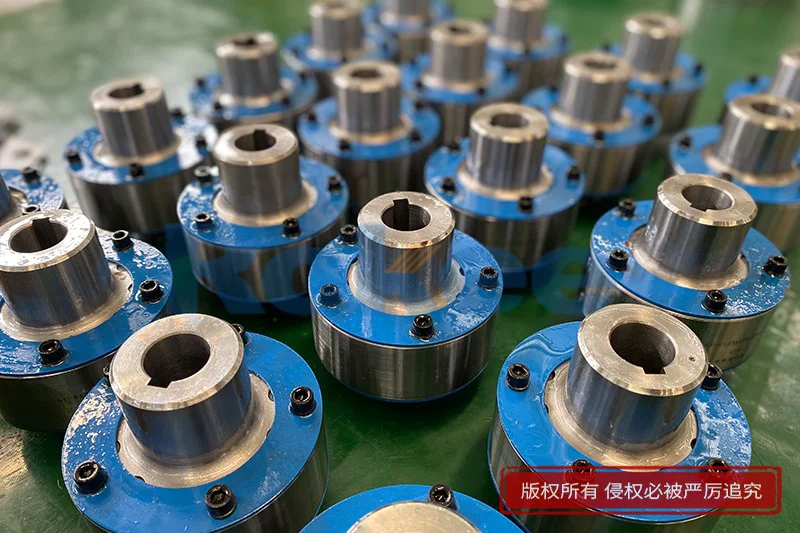

HL弹性联轴器凭借弹性柱销的弹性变形特性，既能传递扭矩，又能补偿两轴间的轻微轴向、径向及角向偏移，缓冲运行中的振动与冲击，在各类机械传动系统中应用广泛。其运行稳定性与使用寿命，直接取决于两轴同轴度的控制精度，同轴度偏差过大易导致弹性元件加速磨损、设备振动加剧、轴承寿命缩短等问题，因此精准调整同轴度是安装与检修工作的核心环节。

同轴度调整前需做好充分准备工作，为后续精准操作奠定基础。首先要检查安装环境与基础状态，确保设备底座牢固固定在地基上，无松动、变形情况，可通过水平仪校准底座水平度，误差控制在合理范围，同时紧固所有地脚螺栓，必要时在螺栓孔周围加装加强垫片，避免局部受力过大导致底座变形。若设备安装在钢架或移动平台上，需确认支撑结构刚性充足，无明显弯曲或振动隐患。其次要逐一检查零部件状态，清理半联轴器与轴的接触面，去除油污、锈蚀、毛刺等杂质，确保配合表面光洁。核对联轴器各零件无裂纹、变形等缺陷，弹性柱销需完好无老化、龟裂，其尺寸与销孔配合需符合要求，通常弹性圈内孔与柱销需保留适量过盈量，外圆与销孔则预留一定间隙，避免配合过紧或过松影响偏差补偿能力。同时检查轴径、孔径及键槽尺寸公差，键与键槽两侧面需严密贴合，上部预留合理间隙，可通过涂色法检查配合效果，必要时进行修配调整，防止键连接不当引发同轴度偏差。

准备工作完成后，先将两半联轴器分别安装至主动轴与从动轴，采用合适方法固定并确保轴向位置准确。过盈量较小时，可借助铜棒或专用套筒均匀敲击半联轴器端面完成安装，避免直接敲击本体脆弱部位；过盈量较大时，应采用油浴加热或电感应加热等方法，严禁火焰直接加热，防止材料性能受损。安装过程中需保证半联轴器与轴的同轴度，可通过百分表初步检测轮毂端面与外圆的跳动量，确保偏差在初始允许范围。

同轴度调整需分初步对中与精确找正两步进行，逐步缩小偏差。初步对中可采用直尺、塞规等简易工具，将两半联轴器端面大致平行、外圆大致对齐，转动轴观察上下左右间隙，通过增减底座垫片或平移设备，使间隙肉眼观察均匀，为精确找正打下基础。精确找正多采用百分表法，根据设备精度要求选择单表法、双表法或三表法，其中双表法应用较为广泛，能同时检测径向偏差与角向偏差。操作时将百分表固定在主动轴侧半联轴器上，表头分别抵紧从动轴侧半联轴器的外圆面与端面边缘，缓慢同步转动两轴，记录百分表在不同位置的读数。

偏差调整需遵循径向与角向交替校正的原则，避免顾此失彼。径向偏差调整主要通过增减电机或从动设备底座下的薄钢垫片实现，每次调整垫片厚度不超过0.5mm，调整后再次转动轴测量，直至径向偏差控制在要求范围内，高精度场合偏差需不超过0.05mm，普通场合不超过0.1mm。角向偏差调整则通过在底座单侧加减垫片完成，若测量发现端面跳动不均，可针对偏高一侧加装垫片或减少偏低一侧垫片，逐步微调至角向偏差符合标准，通常要求每米长度偏差不超过0.1mm。调整过程中需注意轴向间隙的控制，根据联轴器规格预留合理间隙，避免两轴因热胀冷缩或轴向力导致端面挤压或窜动，可通过测量两法兰间距并对比安装要求，调整设备轴向位置实现。

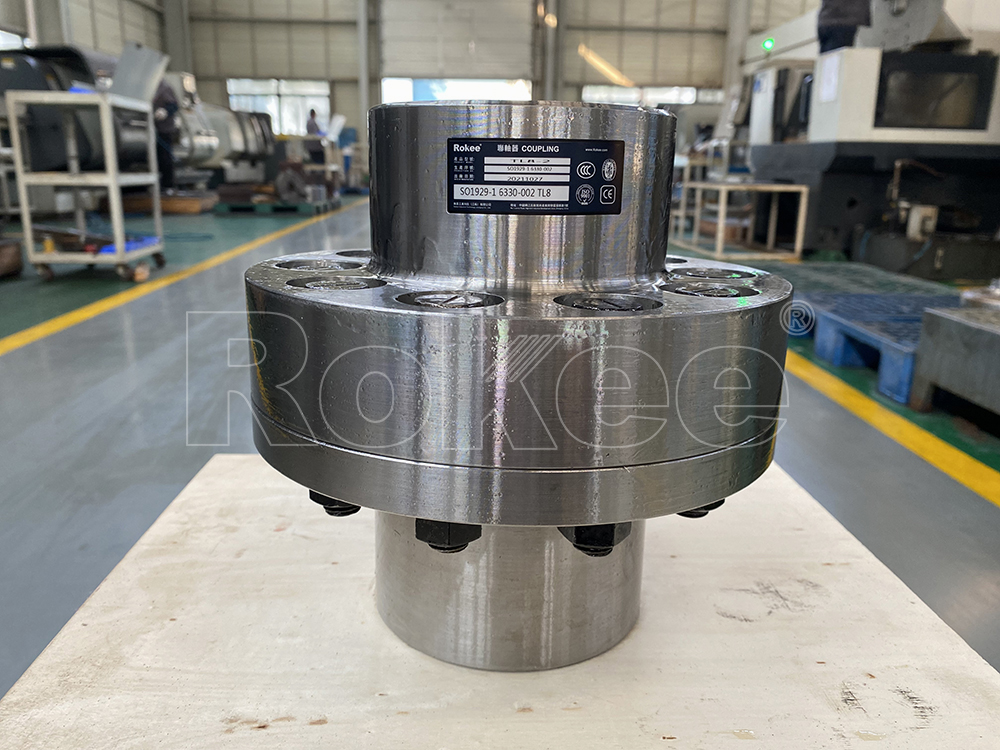

偏差达标后，需完成联轴器连接与紧固工作，防止运行中松动。安装弹性柱销时严禁硬敲硬打，避免柱销变形、销孔打毛，可在螺帽上垫紫铜棒正面振打安装，确保弹性柱销均匀对称安装，充分发挥角向偏移补偿功能。若为螺栓连接式结构，需按对称交叉顺序分步拧紧螺栓，借助扭矩扳手控制拧紧力矩，使各螺栓受力均匀，避免单边受力导致联轴器歪斜。所有连接完成后，手动盘动联轴器，检查转动是否灵活平稳，无卡滞、异响或异常阻力，同时复查各螺栓紧固状态，确保无遗漏或松动。

静态调整完成后需进行试运行验证，进一步确认同轴度精度。先进行空载试运行，低速启动设备并逐步升至额定转速，通过听诊器或振动仪检测联轴器部位的振动与异响，若出现周期性振动或异常声响，可能存在潜在偏差，需停机重新测量调整。空载运行30分钟后，检查各连接螺栓是否因热胀冷缩松动，及时补拧紧固。随后进行带载试运行，负载状态下轴系受力变化可能暴露轻微偏差，需再次检测振动值，确保轴承座处振动速度符合要求，若超标则需停机复校同轴度。

此外，日常维护中也需关注同轴度变化，设备长期运行后，基础松动、部件磨损、热膨胀效应等因素都可能导致同轴度偏差增大。定期检查地脚螺栓紧固情况、弹性元件磨损状态，结合设备运行振动数据，适时开展同轴度复校调整，可有效延长联轴器及相关设备的使用寿命，保障传动系统稳定高效运行。反复测量微调，确保各项偏差均控制在允许范围，充分发挥HL弹性联轴器的传动与补偿性能。
