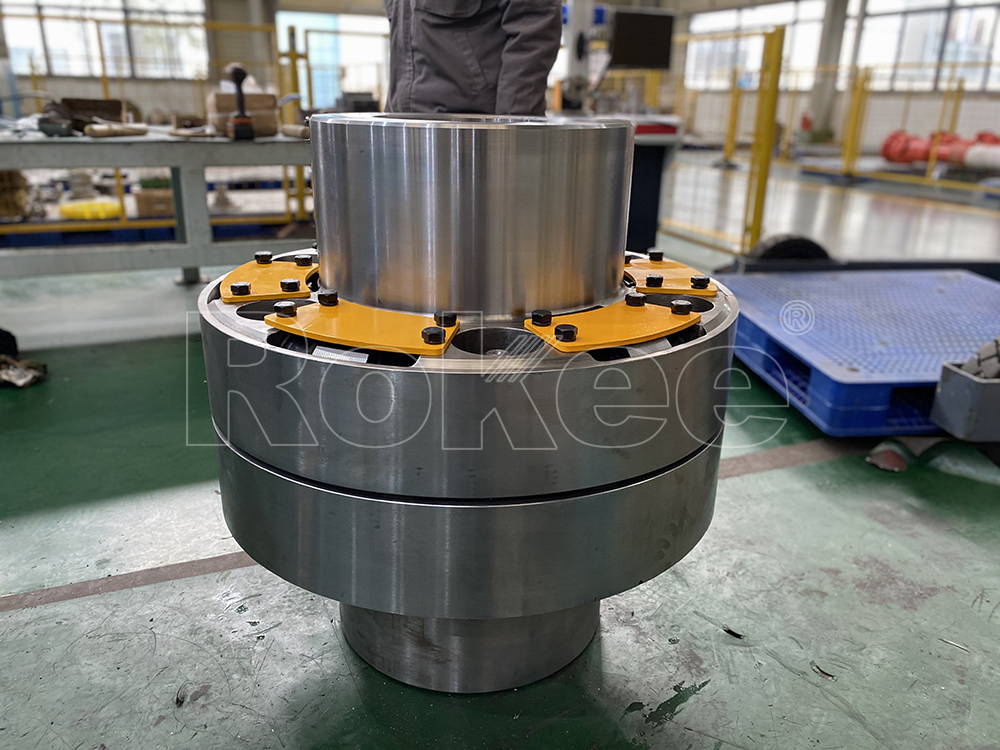

LK弹性块联轴器工作原理

LK弹性块联轴器是常用的柔性传动连接件，主要由两组半联轴器与中间布置的弹性块构成，核心依靠弹性材料的形变特性完成动力传递。设备运行时，主动端半联轴器受力转动，将扭矩传导至中间的弹性块，再由弹性块带动从动端半联轴器同步运转，实现两轴之间的动力传输。工作过程中，弹性块可通过自身压缩、剪切形变，有效化解设备启停、负载波动产生的冲击与振动，削弱传动系统的震动噪音。同时它能适度补偿两轴安装及运行中产生的轴向、径向和角向偏移，减少轴系运行时的附加应力，避免部件磨损损坏，保障传动系统平稳、长效运行，适配多数常规机械传动工况。

在各类机械传动系统中，轴系连接部件的性能直接影响设备运行的稳定性、使用寿命和传动精度，LK联轴器作为应用广泛的挠性传动连接件，凭借优良的位移补偿、减振缓冲和过载防护性能，适配于通用机械、重工设备、输送设备等多种传动场景，是保障两轴同步运转、弱化传动损耗的核心部件。其整体运行逻辑依托机械结构配合弹性材料的物理特性实现，区别于刚性连接件的硬性传动模式，通过柔性过渡的方式优化传动过程，适配工业生产中复杂的设备运行工况。

LK弹性联轴器的整体结构设计简洁且实用性极强，核心组成部分包含两个对称设置的金属半体和若干嵌入式弹性构件，整体采用嵌套式装配结构。两个金属半体分别对应连接设备的主动传动轴与从动传动轴，金属基体经过精密加工，结构强度高、同轴度精度好，能够稳定承接和传递机械扭矩。中间的弹性构件多采用高弹性、耐磨损的高分子材质打造，具备良好的形变恢复能力和抗疲劳性能，均匀排布在两个金属半体的连接间隙之中，将原本直接接触的金属传动结构完全隔离，形成金属结构承载定位、弹性构件传递动力的组合传动模式，这一结构设计也是其具备柔性传动能力的基础。

设备正常运行时，LK型弹性块联轴器的核心传动过程依靠弹性构件的形变效应完成。主动轴运转时，会带动相连的金属半体同步转动，金属半体的传动结构会均匀挤压内侧的弹性构件，借助弹性构件受压产生的弹性形变，将扭矩平稳传递至另一侧的金属半体，进而驱动从动轴同步旋转，实现两轴的动力衔接与同步运转。常规稳态运行工况下，弹性构件的形变量处于可控的小幅范围，整体传动过程平稳顺畅，传动效率稳定，能够满足常规设备持续运转的动力传递需求。相较于刚性联轴器的直接硬性传动，这种依托弹性形变的传动方式，从根源上规避了金属硬碰硬接触产生的传动冲击，让动力传输更加柔和均匀。

在机械设备装配和长期运行过程中，受安装精度、设备震动、机身形变、温度变化等多重因素影响，主动轴与从动轴很难保持绝对精准的同轴状态，难免会产生径向、角向、轴向的细微相对偏移，这类偏移若无法得到有效补偿，会直接转化为轴系的附加载荷，加剧轴承、传动轴等部件的磨损，引发设备异响、抖动甚至故障停机。弹性块联轴器可通过弹性构件的多向形变特性，适配两轴的微小偏移量。当两轴出现径向偏移时，弹性构件通过单侧压缩、单侧舒展的形变方式抵消径向偏差；出现角向偏移时，不同位置的弹性构件产生差异化的形变幅度，适配两轴的角度倾斜；出现轴向偏移时，弹性构件通过整体伸缩形变补偿轴向间隙，消除轴系偏移带来的不良影响，保障传动系统持续稳定运行。

减振缓冲是弹性块联轴器的核心功能优势，也是其适配复杂工况的关键原因。机械设备启停瞬间、负载突变、工况波动时，传动系统会产生瞬时冲击载荷和高频振动，这类冲击力和振动会沿着传动轴快速传导，对设备核心部件造成疲劳损伤。在传动过程中，弹性构件具备良好的吸能储能特性，瞬时冲击载荷作用于联轴器时，弹性构件会通过快速压缩形变吸收冲击能量，将瞬时剧烈的动能转化为弹性势能，随后通过缓慢舒展释放能量，大幅弱化冲击力度。同时，设备运行产生的高频振动会被弹性构件的阻尼特性过滤衰减，阻断振动在两轴之间的传递扩散，有效降低整机运行噪音，减少机械部件的疲劳损耗，延长设备整体使用寿命。

除常规传动、补偿偏移和减振功能外，LK联轴器还具备可靠的过载防护性能，可在设备突发故障时保护传动系统核心结构。当设备遭遇负载卡死、短时过载等异常工况时，传动扭矩会瞬间大幅攀升，远超设备正常运行的额定扭矩。此时中间的弹性构件会产生大幅度压缩形变，通过形变缓冲消耗多余扭矩，延缓载荷传递速度，避免瞬时高压扭矩直接冲击传动轴、减速机、电机等精密核心部件。若过载工况持续存在，弹性构件会优先发生形变失效，切断高强度扭矩的传递路径，相当于传动系统的柔性保护结构，有效规避高强度载荷对贵重设备部件的不可逆损伤，降低设备故障维修成本。

从运行特性来看，LK弹性联轴器采用无间隙传动设计，稳态运转状态下不会出现传动滞后、空程跳动等问题，传动精度能够满足多数工业设备的使用需求。同时其扭转刚度可通过调整弹性构件的材质硬度、结构规格进行适配调节，能够针对性匹配轻载、中载、重载等不同传动工况，适配性极强。设备运行过程中无需额外润滑维护，整体运行无噪音，长期使用稳定性良好，且弹性构件作为易损部件，拆装更换流程简单便捷，无需拆解整机传动结构，大幅降低了设备日常运维的工作量和成本。

综合来看，LK弹性块联轴器的工作原理核心就是依托金属结构的稳定承载能力与弹性构件的柔性形变特性，集动力传递、偏差补偿、减振降噪、过载保护等多重功能于一体。通过柔性传动替代刚性传动，有效解决了传统刚性传动部件易磨损、易震动、无容错空间的问题，适配各类存在工况波动、装配偏差、负载变化的机械传动场景。正是这种兼顾稳定性、实用性与防护性的工作机制，让LK型联轴器在工业传动领域得到广泛应用，成为保障机械系统平稳、高效、安全运行的重要配套部件。
